Поплавковые датчики уровня ПДУ
Описание прибора
Поплавковые датчики уровня ОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. ОВЕН ПДУ применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.
Поплавковые датчики уровня ОВЕН устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.
Компания ОВЕН производит одноуровневые, двухуровневые и трехуровневые поплавковые датчики.
Поплавковые датчики уровня ОВЕН устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.
Компания ОВЕН производит одноуровневые, двухуровневые и трехуровневые поплавковые датчики.
Для подключения к АСУ ТП датчики ОВЕН ПДУ могут быть снабжены силиконовым кабелем AWG24 любой длины или проводом НВ 0,35.Применение:Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в химически агрессивных средах. Материал датчика – нержавеющая сталь (12X18H10T).
ОВЕН ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.
Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.
| Параметр | Значение
| ||
| ПДУ-1.Х
| ПДУ-2.Х
| ПДУ-3.Х
| |
| Количество сигнализируемых уровней | 1 или 2
| 1; 2; 3
| |
| Максимальная коммутируемая мощность | 10 Вт
| 30 Вт
| |
| Максимальный коммутируемый ток | 0,5 А
| 2 А
| |
| Максимальное коммутируемое напряжение | 180 В
| 300 В
| |
| Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А | 1×106 | ||
| Расположение оси крепежного отверстия датчика в резервуаре | Горизонтальное
| Вертикальное
| |
| Максимальная длина штока до нижнего уровня | 2500 мм
| 3000 мм
| |
| Cостояние контактов датчика в нижнем положении поплавка | Нормально-разомкнутое
Нормально-замкнутое | ||
| Плотность измеряемой среды | 0,70 г/см³ | 0,66 г/см³ | |
| Температура контролируемой среды
| −40...105°C | ||
| Давление контролируемой среды | 1,6 МПа
| 4 МПа
| |
| Материал рабочей части датчика | Сталь 12Х18Н10Т или AISI 316L
| ||
| Степень защиты по ГОСТ 14254 | IP68
| ||
| Длина провода | 0,5 м
| ||
| Длина кабельного вывода | Значение кратное 1, минимальная длина 3 м
| ||
Модификации одноуровневых датчиков:
| Модель
| Тип монтажа
| Вид поплавка
| Длина штока L, стандартное исполнение
| Длина штока L максимальная (под заказ)
|
| ПДУ-1.1
| Горизонтальный
| Цилиндрический | 76 мм
| 2500 мм
|
| ПДУ-2.1
| Вертикальный
| Цилиндрический
| 40 мм
| 2500 мм
|
| ПДУ-3.1
| Вертикальный
| Шарообразный
| 85 мм
| 3000 мм
|
Модификации двухуровневых датчиков:
| Модель
| Тип монтажа
| Вид поплавка
| Длина штока L максимальная (под заказ)
|
| ПДУ-1.2
| Горизонтальный
| Цилиндрический
| 2500 мм
|
| ПДУ-2.2
| Вертикальный
| Цилиндрический
| 2500 мм
|
| ПДУ-3.2
| Вертикальный
| Шарообразный
| 3000 мм
|
Модификации трехуровневых датчиков:
| Модель
| Тип монтажа
| Вид поплавка
| Длина штока L максимальная (под заказ)
|
| ПДУ-3.3
| Вертикальный
| Шарообразный
| 3000 мм
|

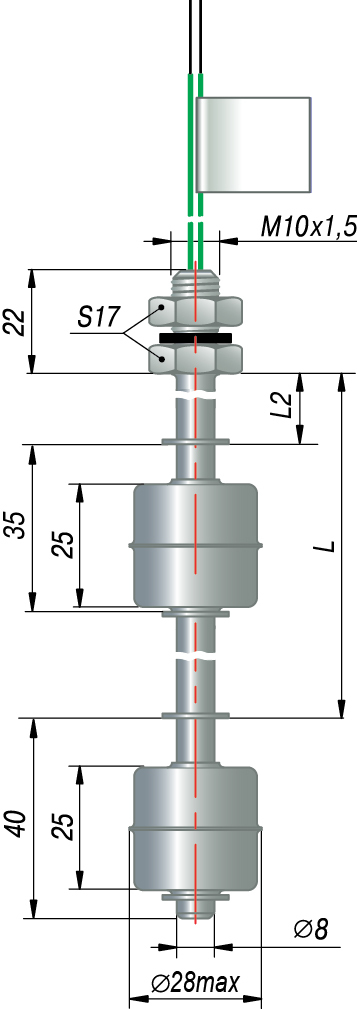

Габаритные размеры:

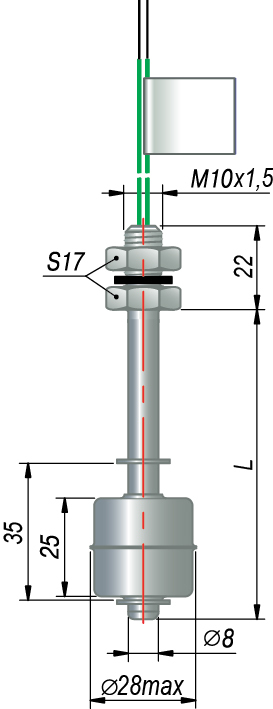

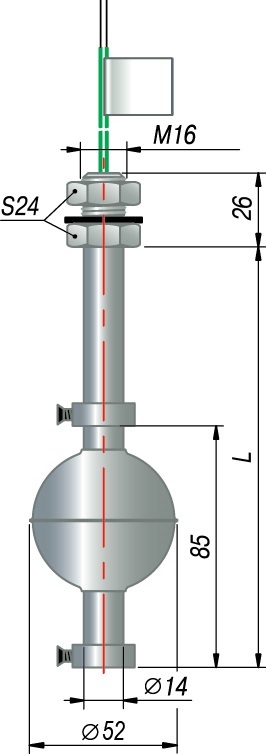

| Одноуровневые поплавковые датчики уровня ОВЕН ПДУ | ||
 |  |  |

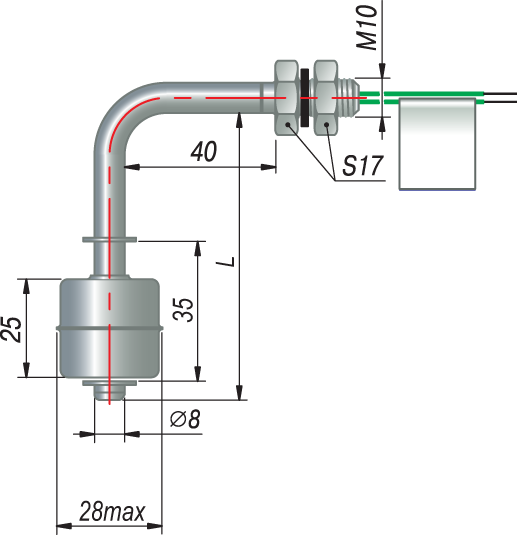

| ПДУ-1.1
| ПДУ-2.1
| ПДУ-3.1
|

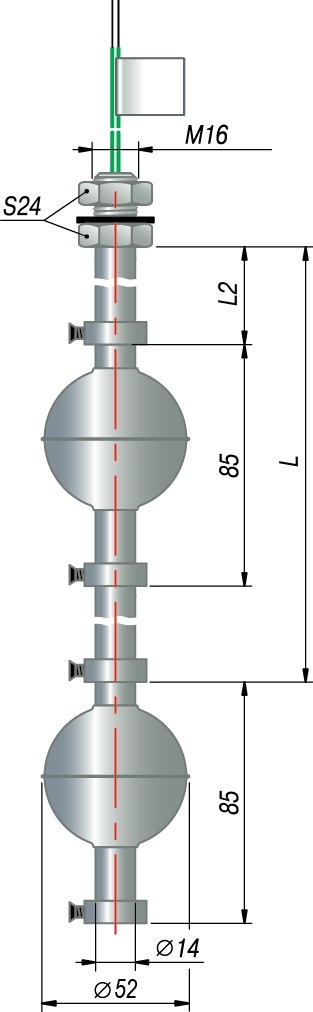

| Двухуровневые поплавковые датчики уровня ОВЕН ПДУ | ||
 |  |  |

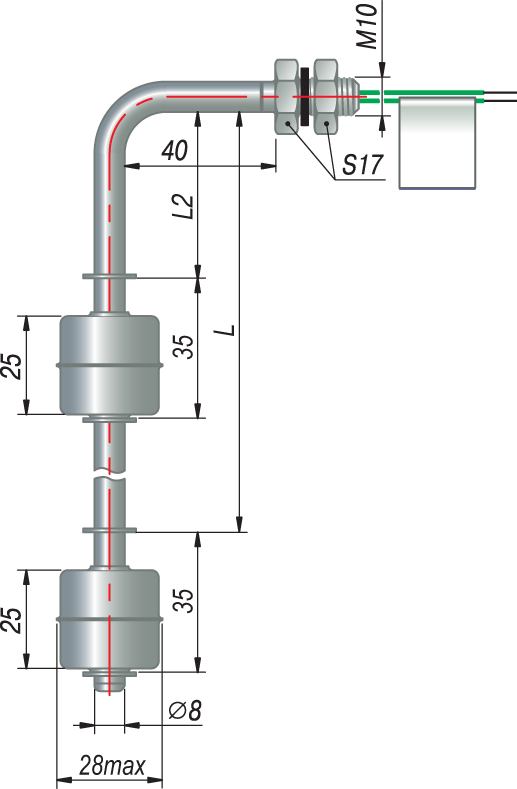

| ПДУ-1.2
| ПДУ-2.2
| ПДУ-3.2
|

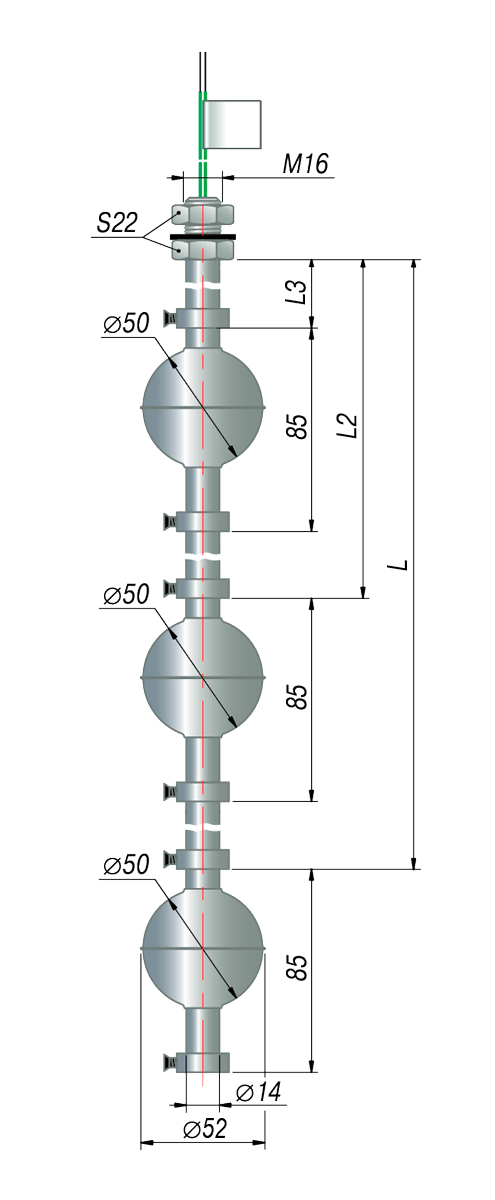

| Трехуровневые поплавковые датчики уровня ОВЕН ПДУ |
 |
| ПДУ-3.3
|
Обозначение при заказе:

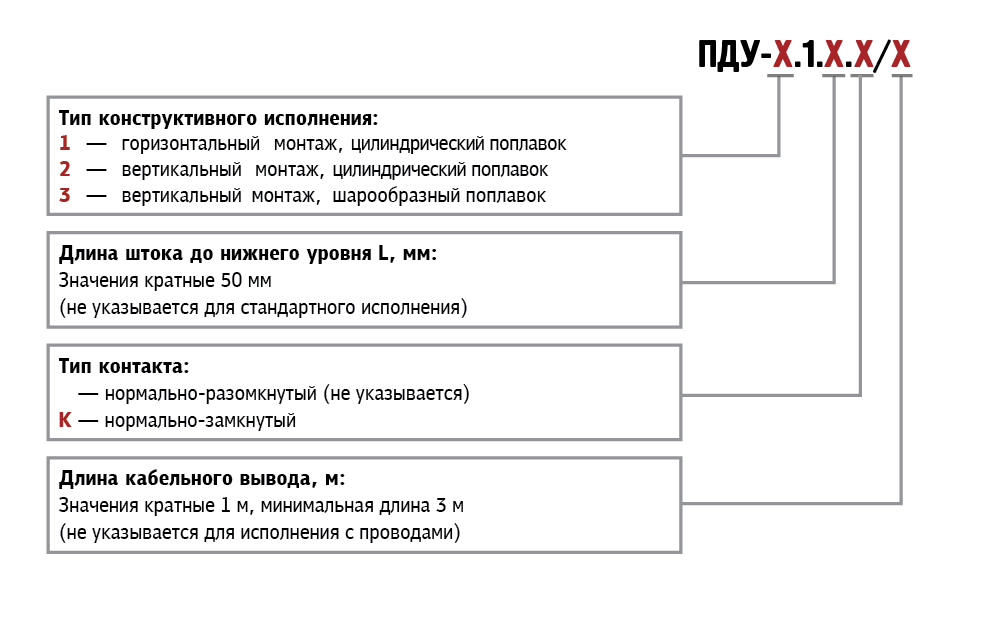

| Одноуровневые поплавковые датчики уровня ОВЕН ПДУ |
 |

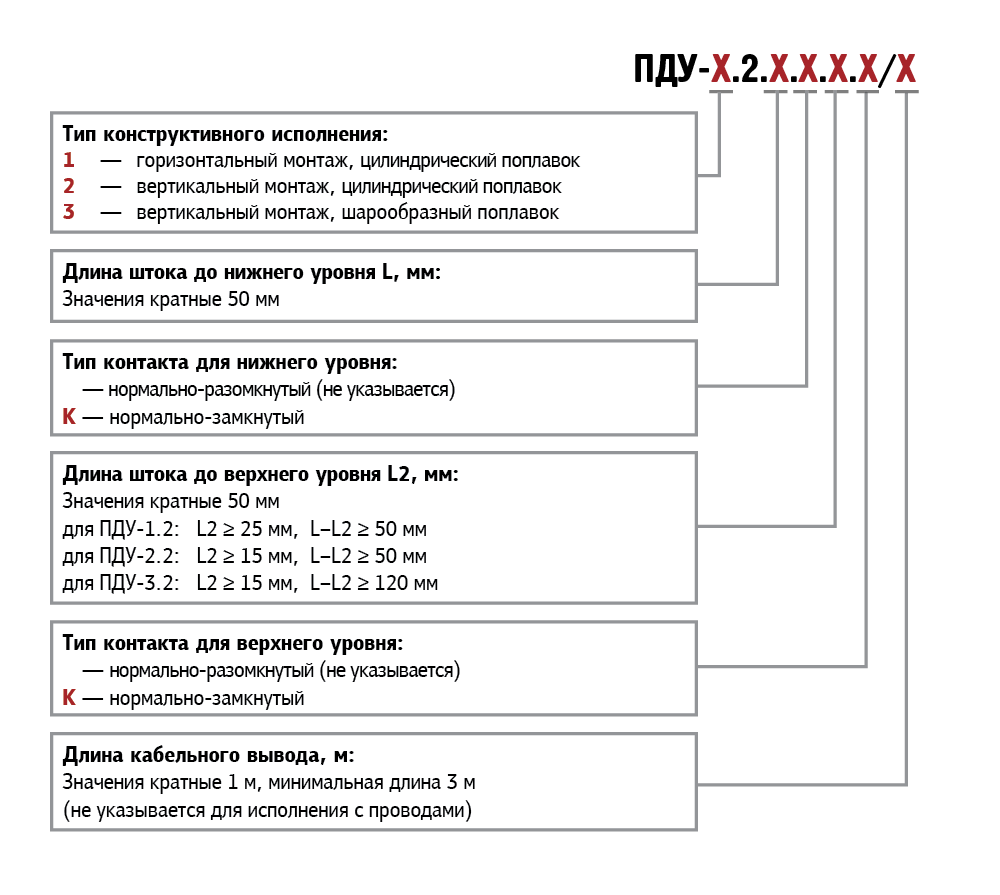

| Двухуровневые поплавковые датчики уровня ОВЕН ПДУ |
 |

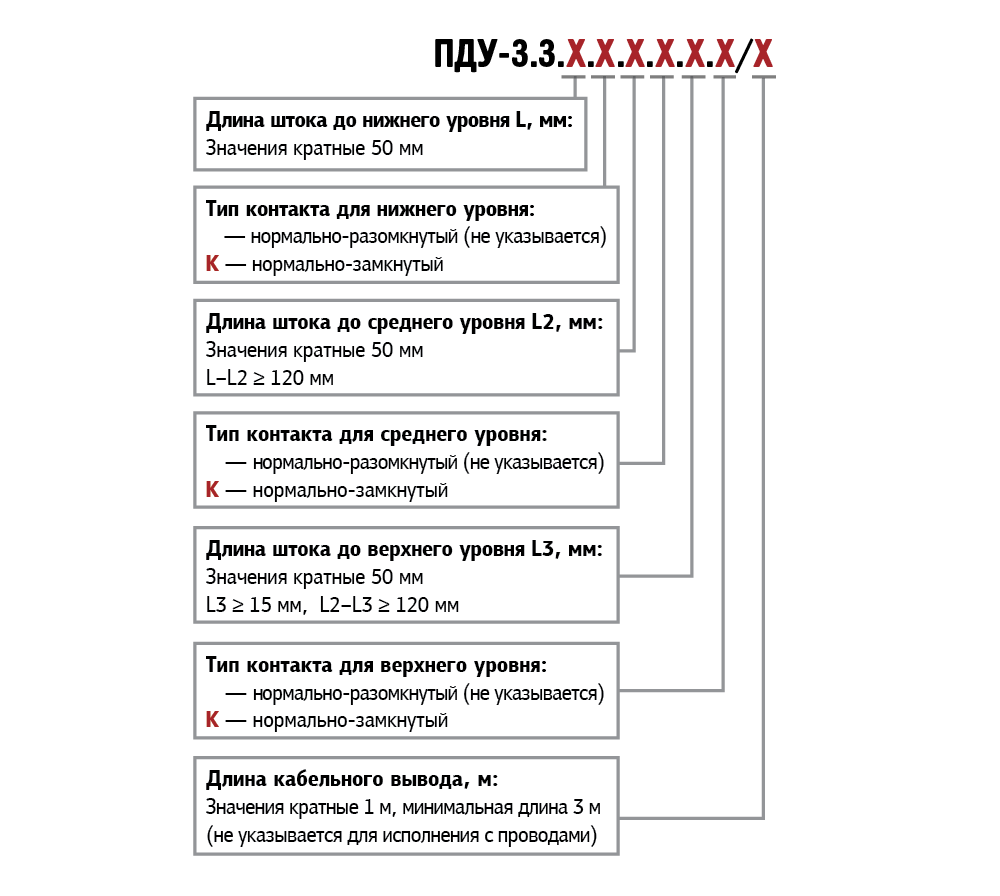

| Трехуровневые поплавковые датчики уровня ОВЕН ПДУ |
 |
