Преобразователи избыточного давления ОВЕН ПД 100-ДИ
Датчики серии ОВЕН ПД100-ДИ предназначены для непрерывного преобразования избыточного давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА.
Датчики избыточного давления предназначены для систем автоматического регулирования, управления и индикации в различных областях промышленности, жилищно-коммунального хозяйства, на тепловых пунктах и т.п.
В настоящее время предлагаются следующие модели однопредельных преобразователей:
ОВЕН ПД100-ДИ Х-1Х1 представляет собой преобразователь с измерительной мембраной из нержавеющей стали, сенсором на основе технологии КНК (см. Общая информация) и кабельным вводом стандарта EN175301-803 (DIN43650 А). Данная модель характеризуется повышенной точностью измерения (от ±0,5% ВПИ) и относительно низким выходным шумом (не более ±16 мкА).

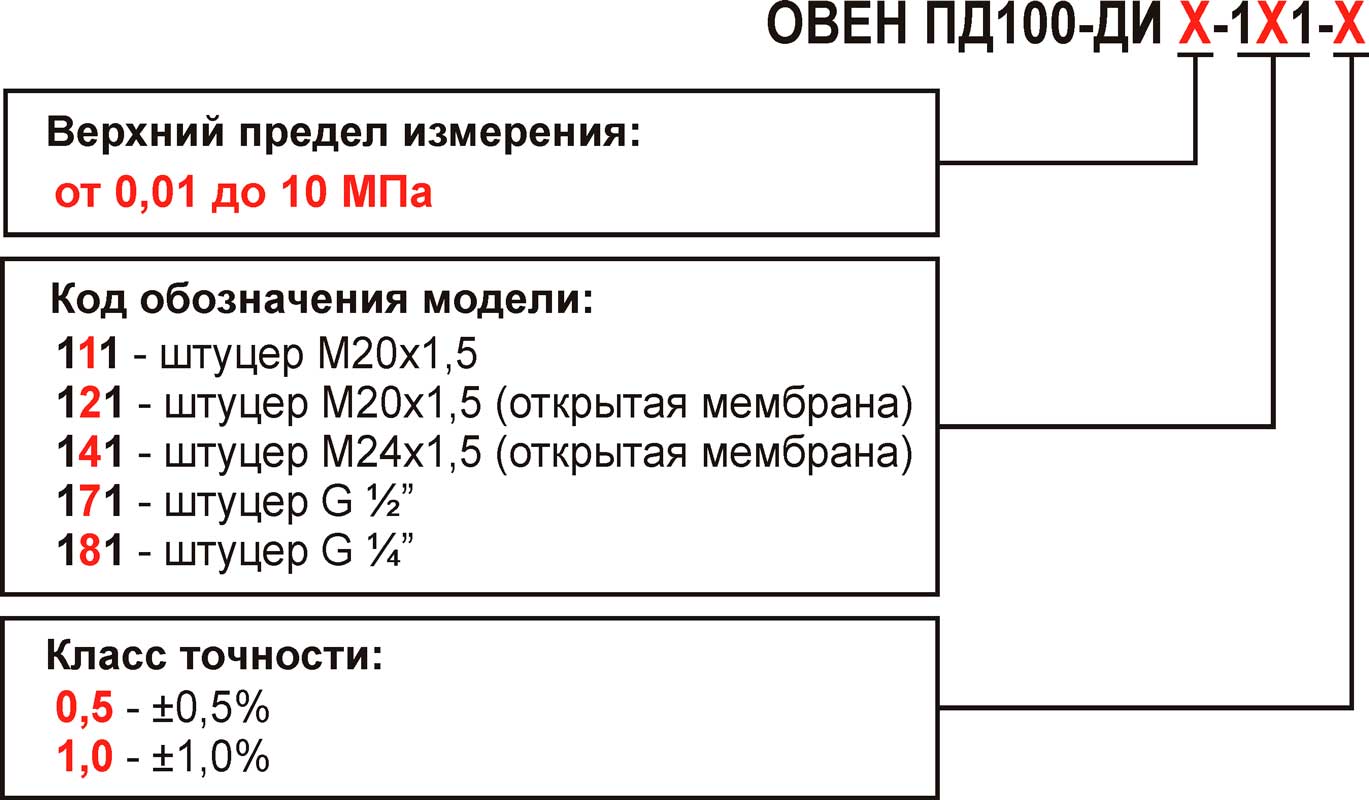

Для заказа доступны следующие модели:
Датчики данной модели могут применяться в системах автоматизации, диспетчеризации, сигнализации и индикации технологических процессов.
ОВЕН ПД100-ДИ Х-3Х1 представляет собой преобразователь с керамической измерительной мембраной, сенсором на основе технологии ТНК (см. Общая информация) и кабельным вводом стандарта EN175301-803 (DIN43650 А). Данная модель характерна наиболее низкой ценой.

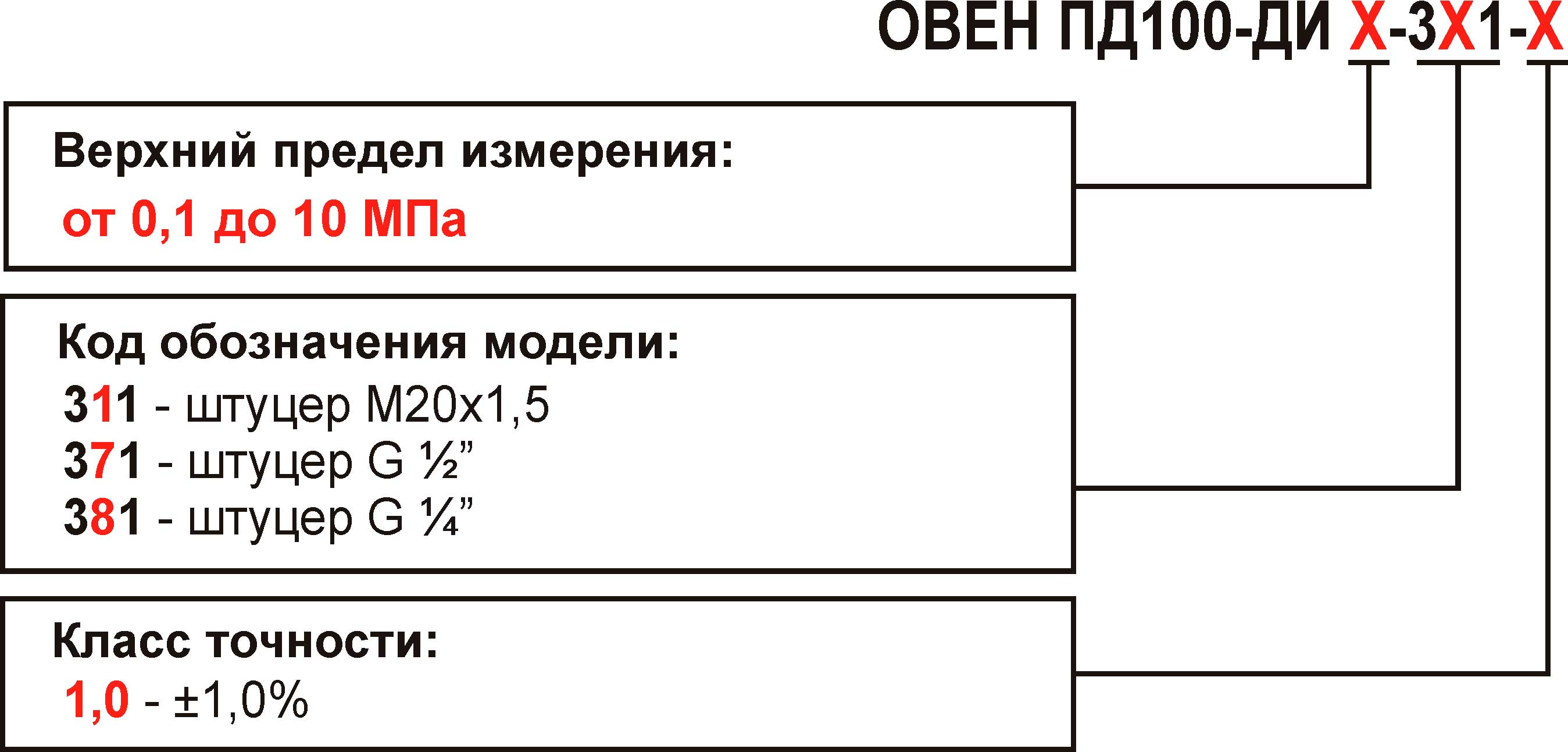

Для заказа доступны следующие модели:
Датчики данной модели могут применяться в системах диспетчеризации, сигнализации и индикации технологических процессов, где не требуется высокая точность измерений.
ОВЕН ПД100-ДИ Х-4Х1 представляет собой преобразователь с измерительной мембраной из сплава титана, сенсором на основе технологии КНС (см. Общая информация) и кабельным вводом стандарта EN175301-803 (DIN43650 А). Данная модель характерна повышенной точностью измерений и низким выходным шумом (не более ±10 мА).
Для заказа доступны следующие модели:
Датчики данной модели могут применяться в системах автоматизации и контроля технологических процессов, требующих повышенную точность измерений.
Основные функции преобразователя
- ИЗМЕРЕНИЕ избыточного давления нейтральных к нержавеющей стали AISI 316L или керамике (Al2O3) сред (воздух, пар, различные жидкости)
- ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА
- ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – ряд значений от 10 кПа до 25 МПа
- ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ 200% от ВПИ
- КЛАСС ТОЧНОСТИ ±0,25; ±0,5 и ±1,0 % от ВПИ
- СТЕПЕНЬ ЗАЩИТЫ корпуса датчика давления – IP65
- ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522
Технические характеристики:
|
Выходной сигнал (ГОСТ 26.011) |
4...20 мА постоянного тока | ||
|
Диапазон рабочих температур контролируемой среды, °С |
–40…+100 | ||
|
Диапазон рабочих температур окружающего воздуха, °С |
–40…+80 | ||
|
Пределы допустимой основной погрешности измерения, % не более |
±0,25 |
±0,5 |
±1,0 |
|
Пределы допустимой температурной погрешности измерения в диапазоне минус 20…+80 °С, %/°С не более |
±0,013 |
±0,025 |
±0,05 |
|
Напряжение питания постоянного тока, В |
12…36 | ||
|
Сопротивление нагрузки, Ом |
0…1200 (в зависимости от напряжения питания) | ||
|
Устойчивость к механическим воздействиям (ГОСТ Р 52931-2008) |
группа исполнения V3 | ||
|
Степень защиты корпуса датчиков давления (ГОСТ 14254-96) |
IP65 | ||
|
Потребляемая мощность, Вт не более |
0,8 | ||
|
Среднее время наработки на отказ, ч не менее |
50 000 | ||
|
Средний срок службы, лет не менее |
12 | ||
Верхние пределы измерения модели ПД100-ДИ Х-1Х1-Х
|
Верхний диапазон измерения, МПа |
0,01 |
0,016 |
0,025 |
0,04 |
0,06 |
0,1 |
0,16 |
0,25 |
0,4 |
0,6 |
1,0 |
1,6 |
2,5 |
4,0 |
6,0 |
10,0 |
|
Предельное давление перегрузки, МПа |
0,07 |
0,07 |
0,07 |
0,2 |
0,2 |
0,2 |
1,0 |
1,0 |
1,0 |
2,0 |
2,0 |
6,0 |
6,0 |
20,0 |
20,0 |
20,0 |
Верхние пределы измерения модели ПД100-ДИ Х-3Х1-Х
|
Верхний диапазон измерения, МПа |
0,1 |
0,16 |
0,25 |
0,4 |
0,6 |
1,0 |
1,6 |
2,5 |
4,0 |
6,0 |
10,0 |
|
Предельное давление перегрузки, МПа |
0,4 |
0,4 |
1,0 |
1,0 |
2,0 |
2,0 |
4,0 |
10,0 |
10,0 |
15,0 |
15,0 |
Верхние пределы измерения модели ПД100-ДИ Х-4Х1-Х
|
Верхний диапазон измерения, МПа |
0,025 |
0,04 |
0,06 |
0,1 |
0,16 |
0,25 |
0,4 |
0,6 |
1,0 |
1,6 |
2,5 |
4,0 |
6,0 |
10,0 |
|
Предельное давление перегрузки, МПа |
0,2 |
0,2 |
0,2 |
0,2 |
1,0 |
1,0 |
1,0 |
4,0 |
4,0 |
4,0 |
10,0 |
10,0 |
25,0 |
25,0 |
