Сетевые дроссели РСО и РСТ

Сетевые дроссели (реакторы) применяются в силовых цепях преобразователей частоты для повышения их коэффициента мощности, снижения взаимного влияния нескольких преобразователей частоты при их параллельном питании, ограничения скорости нарастания пусковых токов и снижения гармоник сетевого напряжения.

Установка сетевого дросселя желательна при любом качестве питающей сети. Сетевой дроссель - эффективное средство защиты как ПЧВ от провалов и наводок из сети, так и сети от выбросов преобразователем частоты гармоник высокого порядка.

Значение индуктивности соответствует падению напряжения от 3% до 5% номинального напряжения сети.

Преимущества ОВЕН РСО и РСТ

• Защита ПЧВ от импульсных всплесков напряжения в сети;
• Защита ПЧВ от перекосов фаз питающего напряжения;
• Уменьшение скорости нарастания токов короткого замыкания в выходных цепях ПЧВ;
• Продление срока службы конденсатора в звене постоянного тока.

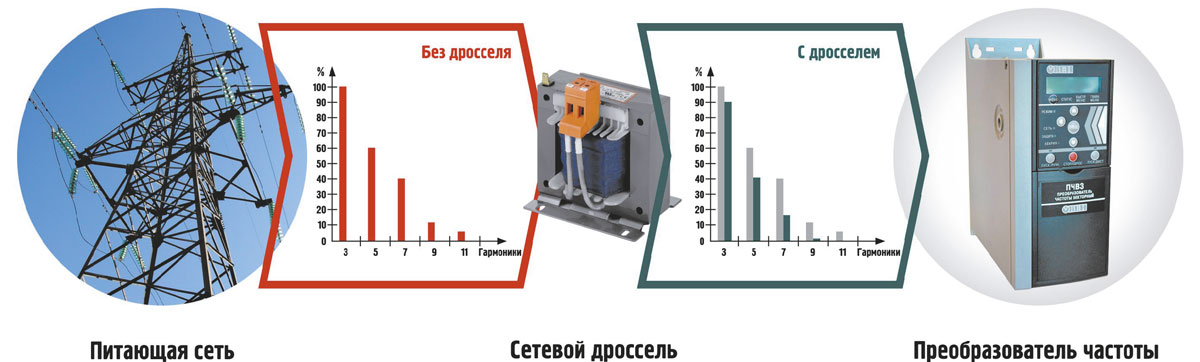

Влияние сетевого дросселя на уровень гармоник от ПЧВ в сеть

При работе приборов с импульсным потреблением мощности (в том числе частотных преобразователей), в сеть выбрасываются гармонические составляющие напряжения. Самыми опасными порядками гармоник являются  5, 7, 11, 13. Именно они придают синусу напряжения пульсирующий характер, искажают кривую и т.д. В связи с этим, соседствующие с частотным преобразователем приборы подвергаются вредному воздействию этих составляющих напряжения, вследствие чего перегреваются конденсаторы, полупроводниковые приборы, индуктивности, создается негативное влияние на микросхемы. При использовании сетевого дросселя уровень гармоник снижается, что обеспечивает стабильную работу соседствующих с частотным преобразователем приборов.

Влияние сетевого дросселя на провалы  напряжения

Некачественное входное напряжение (скачки, провалы) ухудшает работу ПЧВ и может привести к аварии и останову частотника. Установка сетевого дросселя позволяет сгладить провалы напряжения и снизить вероятность аварийного останова ПЧВ при некачественной сети.

Технические характеристики реакторов серии РСО:

№	Модификация	Номинальный ток, А	Индуктивность, мГн	Применение с модификацией ПЧВ
1	РСО-004	4	7,33	ПЧВ101-К18-А ПЧВ3-К25-Б
2	РСО-006	6	4,88	ПЧВ101-К37-А ПЧВ3-К37-Б
3	РСО-016	16	1,83	ПЧВ101-К75-А ПЧВ3-К75-Б
4	РСО-020	20	1,47	ПЧВ102-1К5-А ПЧВ3-1К5-Б
5	РСО-025	25	1,17	ПЧВ103-2К2-А ПЧВ3-2К2-Б ПЧВ3-3К7-Б

Массогабаритные показатели реакторов серии РСО.

№	Модификация	Масса, кГ	Размер, мм
			А	Б	В
1	РСО-004	0.60	60	66	68
2	РСО-006	0.60	60	66	68
3	РСО-010	1.40	84	78	96
4	РСО-016	1.40	84	78	96
5	РСО-025	1.40	84	87	96

Технические характеристики реакторов серии РСТ:

№	Модификация	Номинальный ток, А	Индуктивность, мГн	Применение с модификацией ПЧВ.
1	РСТ-002	2	11.000	ПЧВ101-К37-В ПЧВ3-К25-Б ПЧВ3-К37-Б ПЧВ3-К37-В
2	РСТ-004	4	5.500	ПЧВ101-К75-В ПЧВ3-К75-Б ПЧВ3-К75-В ПЧВ3-1К5-В
3	РСТ-006	6	3.700	ПЧВ102-1К5-В ПЧВ3-1К5-Б ПЧВ3-2К2-В
4	РСТ-008	8	2.750	ПЧВ102-2К2-В ПЧВ3-3К0-В
5	РСТ-010	10	2.200	ПЧВ3-2К2-Б ПЧВ3-4К0-В
6	РСТ-016	16	1.380	ПЧВ103-3К0-В ПЧВ103-4К0-В ПЧВ3-3К7-Б ПЧВ3-5К5-В
7	РСТ-020	20	1.100	ПЧВ203-5К5-В ПЧВ3-7К5-В
8	РСТ-025	25	1.081	ПЧВ203-7К5-В ПЧВ3-11К-В
9	РСТ-035	35	0.630	ПЧВ204-11К-В ПЧВ3-15К-В
10	РСТ-040	40	0.550	ПЧВ205-18К-В ПЧВ3-18К-В
11	РСТ-045	45	0.490	ПЧВ204-15К-В ПЧВ205-22К-В
12	РСТ-050	50	0.440	ПЧВ3-22К-В
13	РСТ-063	63	0.350	ПЧВ3-30К-В
14	РСТ-080	80	0.270	ПЧВ3-37К-В
15	РСТ-100	100	0.220	ПЧВ3-45К-В
16	РСТ-115	115	0.193	ПЧВ3-55К-В
17	РСТ-160	160	0.138	ПЧВ3-75К-В
18	РСТ-180	180	0.123	ПЧВ3-90К-В

Массогабаритные показатели реакторов серии РСТ

размерные параметры РСТ



№	Модификация	Масса, кГ	Размер, мм
			А	Б	В
1	РСТ-002	0,53	74	56	100
2	РСТ-004	0,72	74	63	100
3	РСТ-006	0,94	80	60	`117
4	РСТ-008	1,45	80	69	117
5	РСТ-010	2,0	120	85	140
6	РСТ-016	2,7	120	95	140
7	РСТ-020	3,54	155	95	177
8	РСТ-025	3,8	115	95	177
9	РСТ-035	5,95	115	110	177
10	РСТ-040	6,12	185	102	210
11	РСТ-045	6,8	185	102	210
12	РСТ-050	6,8	185	102	210
13	РСТ-063	7,71	185	112	210
14	РСТ-080	10,8	210	117	240
15	РСТ-100	13,2	267	115	198
16	РСТ-115	19,0	267	139	205
17	РСТ-160	20,2	267	149	208
18	РСТ-180	26,4	250	149	208
