Моторные дроссели РМО и РМТ
Основная функция моторного дросселя - превращение ШИМ выхода ПЧВ в подобие синусоиды с незначительными флуктуациями. Это снижает потери в кабеле подключения двигателя и потери на вихревые токи в сердечнике ротора и статора двигателя.
|
Преимущества ОВЕН РМО и РМТ
 |
- Увеличение длины моторного кабеля до 300 м.
- Повышение надежности и долговечности мотора.
- Успешное подавление электромагнитных помех.
- Уменьшение амплитуды перенапряжений на клеммах двигателя.
- Снижение уровня шума двигателя.
Использование моторных дросселей ограничивает dv/ dt до значения 500 В/мкс, позволяет ограничить перенапряжения на зажимах двигателя, отфильтровать помехи, обусловленные срабатыванием контактора, находящегося между фильтром и двигателем, уменьшить ток утечки двигателя. Все это позволяет увеличить длину моторного кабеля с 15 для экранированного кабеля (50 для неэкранированного), что допускается при подключении двигателя напрямую к ПЧВ, до 150-300 метров. .
Моторный дроссель позволяет защитить двигатель от негативного воздействия ШИМ на магнитопровод двигателя, избавиться от учета и расчета длины кабеля и искажения ШИМ в нем, избежать перенапряжений на зажимах двигателя.
Помимо всего прочего использование моторного дросселя является единственным доступным способом безаварийно подключить к ПЧВ однофазный двигатель с токосдвигающим конденсатором
 |

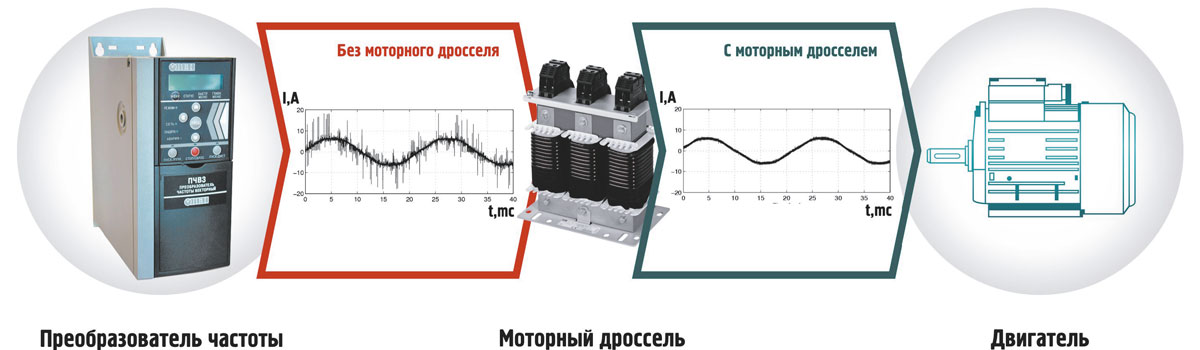

| Влияние моторного дросселя на скорость нарастания напряжения (dv/dt) |
Технические характеристики реакторов серии РМО:
|
№ |
Модификация |
Номинальный ток, А |
Индуктивность, мГн |
Применение с модификацией ПЧВ |
|
1 |
РМО-002 |
2 |
14,65 |
ПЧВ101-К18-А ПЧВ3-К25-Б ПЧВ101-К37-А ПЧВ3-К37-Б |
|
2 |
РМО-004 |
4 |
7,33 |
ПЧВ101-К75 ПЧВ3-К75-Б |
|
3 |
РМО-006 |
6 |
4,88 |
ПЧВ102-1К5-А ПЧВ3-1К5-Б |
|
4 |
РМО-010 |
10 |
2.93 |
ПЧВ103-2К2-А ПЧВ3-2К2-Б |
|
5 |
РМО-016 |
16 |
1.83 |
ПЧВ3-3К7-Б |

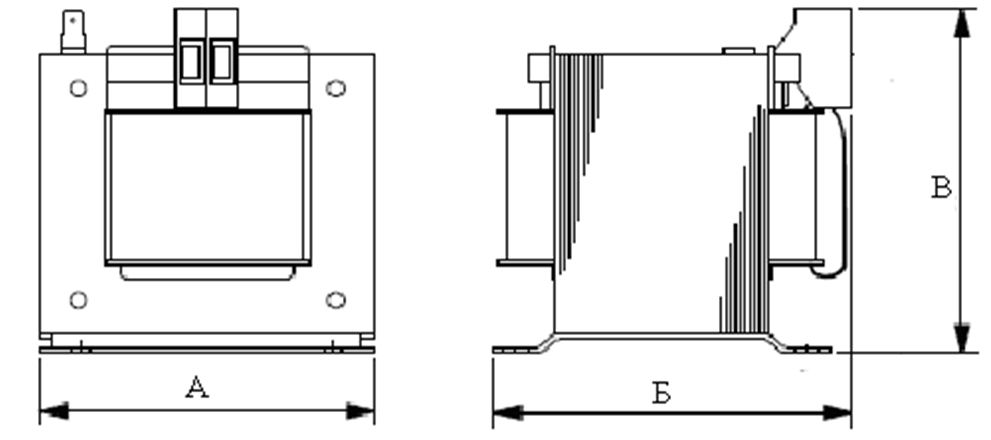

Массогабаритные показатели реакторов серии РМО
|
|
|
Модификация |
Масса, кГ |
Размер, мм | ||
|
А |
Б |
В | |||
|
1 |
РМО-002 |
0,60 |
60 |
66 |
68 |
|
2 |
РМО-004 |
0.60 |
60 |
66 |
68 |
|
3 |
РМО-006 |
0.60 |
60 |
66 |
68 |
|
4 |
РМО-010 |
1.40 |
84 |
78 |
96 |
|
5 |
РМО-016 |
1.40 |
84 |
78 |
96 |
Технические характеристики реакторов серии РМТ:
|
№ |
Модификация |
Номинальный ток, А |
Индуктивность, мГн |
Применение с модификацией ПЧВ. |
|
1 |
РМТ-002 |
2 |
2,55 |
ПЧВ010-К18-А ПЧВ3-К25-Б ПЧВ101-К37-В ПЧВ3-К37-Б ПЧВ3-К37-В ПЧВ101-К75-В ПЧВ3-К75-В |
|
2 |
РМТ-004 |
4 |
1,59 |
ПЧВ010-К37-А ПЧВ3-К75-Б ПЧВ102-1К5-В ПЧВ3-1К5-В |
|
3 |
РМТ-006 |
6 |
1,06 |
ПЧВ010-К75-А ПЧВ102-2К2-В ПЧВ3-2К2-В |
|
4 |
РМТ-008 |
8 |
0,8 |
ПЧВ010-1К5-А ПЧВ3-1К5-Б ПЧВ103-3К0-В ПЧВ3-3К0-В |
|
5 |
РМТ-010 |
10 |
0,64 |
ПЧВ010-2К2-А ПЧВ3-2К2-Б ПЧВ103-4К0-В ПЧВ3-4К0-В |
|
6 |
РМТ-013 |
13 |
0,49 |
ПЧВ203-5К5-В ПЧВ3-5К5-В |
|
7 |
РМТ-018 |
18 |
0,35 |
ПЧВ3-3К7-Б ПЧВ203-7К5-В ПЧВ3-7К5-В |
|
8 |
РМТ-024 |
24 |
0,27 |
ПЧВ3-5К5-Б ПЧВ204-11К-В ПЧВ3-11К-В |
|
9 |
РМТ-030 |
30 |
0,21 |
ПЧВ3-7К5-Б ПЧВ204-15К-В |
|
10 |
РМТ-037 |
37 |
0,17 |
ПЧВ3-15К-В ПЧВ205-18К-В ПЧВ3-18К-В |
|
11 |
РМТ-042 |
42 |
0,15 |
ПЧВ3-11К-Б ПЧВ205-22К-В ПЧВ3-22К-В |
|
12 |
РМТ-060 |
60 |
0,1 |
ПЧВ3-30К-В |
|
13 |
РМТ-072 |
72 |
0,05 |
ПЧВ3-37К-В |
|
14 |
РМТ-091 |
91 |
0,05 |
ПЧВ3-45К-В |
|
15 |
РМТ-110 |
110 |
0,05 |
ПЧВ3-55К-В |
|
16 |
РМТ-150 |
150 |
0,05 |
ПЧВ3-75К-В |
|
17 |
РМТ-176 |
176 |
0,05 |
ПЧВ3-90К-В |

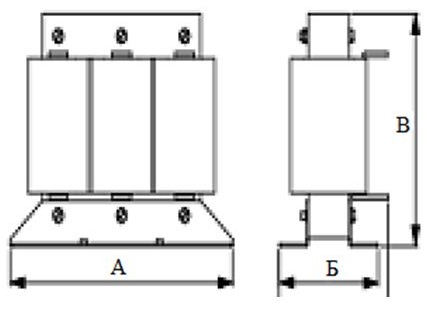

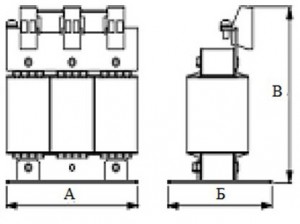

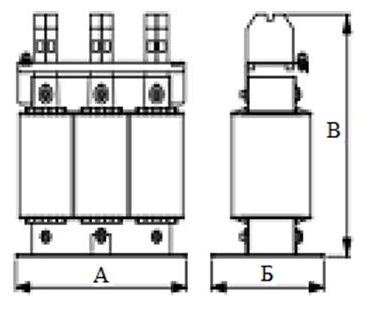

Массогабаритные показатели реакторов серии РМТ.
|
| ||||||
|
№ |
Модификация |
Масса, кГ |
Размер, мм | ||
|
А |
Б |
В | |||
|
1 |
РМТ-002 |
0,7 |
78 |
63 |
100 |
|
2 |
РМТ-004 |
0,75 |
78 |
63 |
100 |
|
3 |
РМТ-006 |
0,9 |
96 |
69 |
117 |
|
4 |
РМТ-008 |
0,95 |
96 |
69 |
117 |
|
5 |
РМТ-010 |
1,7 |
120 |
85 |
140 |
|
6 |
РМТ-013 |
1,8 |
120 |
85 |
140 |
|
7 |
РМТ-018 |
2,5 |
120 |
95 |
140 |
|
8 |
РМТ-024 |
2,6 |
120 |
95 |
140 |
|
9 |
РМТ-030 |
3,5 |
155 |
95 |
162 |
|
10 |
РМТ-037 |
3,6 |
155 |
95 |
162 |
|
11 |
РМТ-042 |
5,2 |
155 |
110 |
177 |
|
12 |
РМТ-060 |
7,4 |
185 |
112 |
210 |
|
13 |
РМТ-072 |
10,3 |
210 |
120 |
182 |
|
14 |
РМТ-091 |
10,3 |
210 |
120 |
182 |
|
15 |
РМТ-110 |
20,0 |
240 |
131 |
205 |
|
16 |
РМТ-150 |
24,3 |
240 |
141 |
205 |
|
17 |
РМТ-176 |
27,5 |
240 |
165 |
205 |
