Реле температуры РТ50
Описание прибора
Стоимость: 4644 ... 6774
р.
Срок поставки: 1...2 недели
ОВЕН РТ50 – это реле температуры (капиллярный термостат) для систем вентиляции и кондиционирования, а также отопления и горячего водоснабжения. РТ50 – реле температуры, положение контактов которого зависит от температуры контролируемой среды.
Термостат РТ50 предназначен для контроля и регулирования температуры в системах вентиляции, кондиционирования, отопления и горячего водоснабжения, выполняя функции защиты от замерзания или перегрева. В системах вентиляции капиллярный термостат РТ50 контролирует температуру воздуха после теплообменника и предотвращает замерзание жидкости, циркулирующей в калорифере, тем самым защищая систему от аварии в зимний период времени (разрыв трубок калорифера и последующий его капитальный ремонт, прекращение воздушного теплоснабжения в отопительный период, ремонт помещений и порча имущества из-за затопления).
РТ50 состоит из капилляра, наполненного газом, который соединяется с диафрагмой внутри корпуса, и механического перекидного реле.
Термостат РТ50 предназначен для контроля и регулирования температуры в системах вентиляции, кондиционирования, отопления и горячего водоснабжения, выполняя функции защиты от замерзания или перегрева. В системах вентиляции капиллярный термостат РТ50 контролирует температуру воздуха после теплообменника и предотвращает замерзание жидкости, циркулирующей в калорифере, тем самым защищая систему от аварии в зимний период времени (разрыв трубок калорифера и последующий его капитальный ремонт, прекращение воздушного теплоснабжения в отопительный период, ремонт помещений и порча имущества из-за затопления).
РТ50 состоит из капилляра, наполненного газом, который соединяется с диафрагмой внутри корпуса, и механического перекидного реле.
РТ50 выполнено в корпусе с повышенной пылевлагозащитой IP65. Контактная группа повышенного качества обеспечивает отсутствие «залипаний» при длительном использовании. Повышенная пылевлагозащита позволяет использовать реле в помещениях с повышенной влажностью и конденсатом. Порог срабатывания реле и дифференциал настраивается пользователем.
Технические характеристики:
| Параметр | Значение |
| Общие характеристики | |
| Диапазон задаваемой уставки температуры | –30...15°С
(заводская установка +7 °С) |
| Дифференциал | Настраиваемый, 2...10°С
(заводская установка 2°С) |
| Тип чувствительно элемента | Капиллярная трубка без термобаллона |
| Тип наполнителя | Парообразный |
| Длина капиллярной трубки | 1...11,5 м
(в зависимости от модификации) |
| Подключение сигнальных проводов | К винтовым клеммам прибора |
| Диаметр подключаемого кабеля | 3...8 мм |
| Сопротивление изоляции (питание-корпус)
- При 400 В - При 20°С на верхнем пределе рабочего диапазона температур |
20 МОм 5 МОм |
| Управляющий выход | Однополюсный перекидной контакт SPDT |
| Электрическая нагрузка на контактную систему | АС-1 (16 А, 400 В)
АС-3 (16 А, 400 В) АС-15 (10 А, 400 В) DC-13 (12 Вт, 220 В) |
| Сброс | Автоматический |
| Конструктивные параметры | |
| Степень защиты по ГОСТ 14254 | IP65 |
| Виброустойчивость по ГОСТ Р 52931 | N2 |
| Масса прибора:
РТ50-1 РТ50-2 РТ50-3 РТ50-4 РТ50-6 РТ50-11,5 | Брутто/нетто
≤0,55/0,41 кг ≤0,58/0,43 кг ≤0,63/0,47 кг ≤0,67/0,51 кг ≤0,73/0,57 кг ≤1,01/0,81 кг |
| Габаритные размеры упаковки (Д×Ш×В) | 245 мм ×145 мм ×70 мм |
| Характеристики надежности | |
| Срок службы, не менее | 10 лет |
| Условия эксплуатации | |
| Температура окружающей среды | –40...65°С |
| Температура чувствительного элемента | ≤120°С |
| Относительная влажность | ≤80% (при 25°С) |
| Атмосферное давление | 84...106,7 кПа |
Схемы подключения и диаграммы срабатывания:

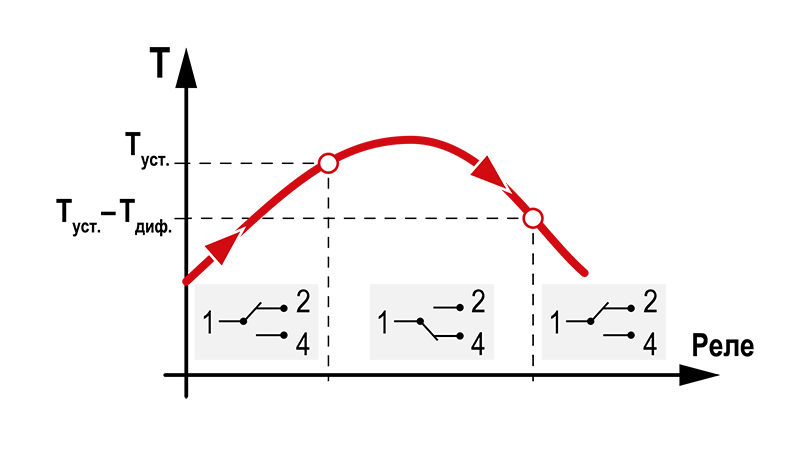

| Защита от замерзания | Защита от перегрева |
 |  |
| - Если Т выше заданной уставки (Tуст.)– контакты 1 и 4 замкнуты, контакты 1 и 2 разомкнуты.
- Когда Т опускается ниже заданной уставки (Tуст.- Тдиф.), контакты 1 и 4 размыкаются, контакты 1 и 2 замыкаются. - После устранения причин аварии, когда Т становится больше (Туст.), контакты 1 и 4 замыкаются, контакты 1 и 2 размыкаются. | - Если Т ниже заданной уставки (Tуст.)– контакты 1 и 2 замкнуты, контакты 1 и 4 разомкнуты.
- Когда Т поднимается выше заданной уставки (Tуст.)– контакты 1 и 2 размыкаются, контакты 1 и 4 замыкаются. - После устранения причин аварии, когда Т становится меньше (Туст. – Тдиф.), контакты 1 и 2 замыкаются, контакты 1 и 4 размыкаются. |
| Габаритные размеры |
  |
