Температурный нормирующий преобразователь в головку «евро» НПТ3
Назначение преобразователя аналоговых сигналов НПТ-3
 |
ОВЕН НПТ-3 совместно с входными датчиками предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4…20 мА. Преобразователи НПТ-3 предназначены для работы с преобразователями термоэлектрическими (термопарами) по ГОСТ Р 8.585-2001 и термопреобразователями сопротивления по ГОСТ Р 6651-2009.
Применение преобразователя аналоговых сигналов позволяет унифицировать сигналы, используемые в системе, что упрощает подключение отечественных датчиков к контроллерам зарубежных производителей, облегчает задачу подключения датчиков к вторичному измерительному прибору, если они находятся далеко друг от друга, помогает снизить влияние электромагнитных помех, своевременно обнаруживать аварийные сигналы.
ОВЕН НПТ-3 может применяться в системах автоматического управления процессами в пищевой, нефтехимической, металлургической и других отраслях промышленности, жилищно-коммунальном хозяйстве, информационных системах, системах диспетчеризации.
Особенности преобразователя ОВЕН НПТ-3
|
- Работает со всеми типовыми градуировками ТС и ТП.
- 2-, 3- и 4-проводная схема подключения ТС.
- Высокая точность даже в узких диапазонах преобразования температур.
- Настройка с помощью компьютера (тип датчика, диапазон преобразования и пр.).
- Подключается к компьютеру кабелем miniUSB.

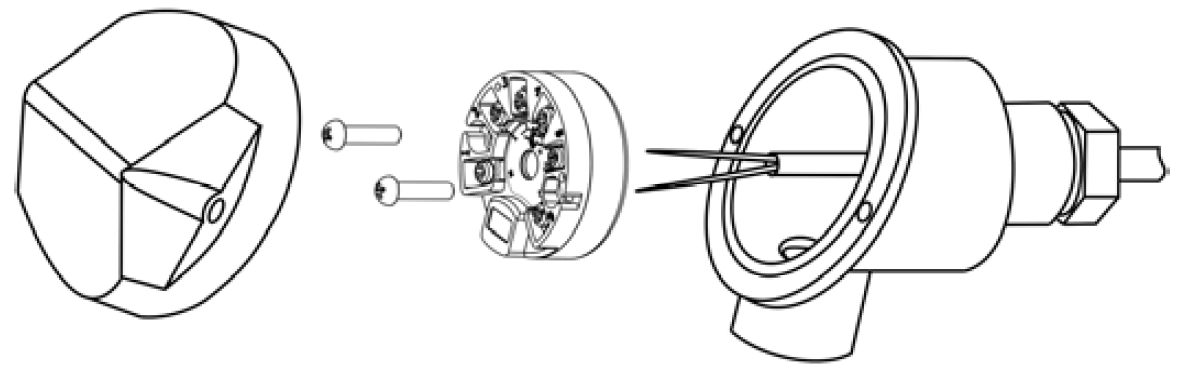

- Устанавливается в головку датчика типа В.
- Внесен в реестр средств измерения.
- Эксплуатация при температуре окружающий среды: от -40 до +85 °С.
Технические характеристики:
|
Наименование |
Значение |
|
Номинальное значение напряжения питания (постоянного тока) |
24 В |
|
Диапазон допустимых напряжений питания (постоянного тока) |
12 – 36 В |
|
Максимальная мощность, потребляемая преобразователем |
0.8 Вт. |
|
Диапазон выходного тока преобразователя |
4 – 20 мА |
|
Функция преобразования входных сигналов |
линейная |
|
Нелинейность преобразования, не хуже |
± 0,2 % |
|
Разрядность цифро-аналогового преобразователя, не менее |
12 бит |
|
Номинальное значение сопротивления нагрузки
|
500 Ом ±5 % |
|
Максимальное допустимое сопротивление нагрузки
|
1250 Ом |
|
Пульсации выходного сигнала |
0,6 % |
|
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более |
30 мин |
|
Время установления выходного сигнала после скачкообразного изменения входного сигнала, не более |
1 с |
|
Время непрерывной работы |
круглосуточно |
|
Габаритные размеры |

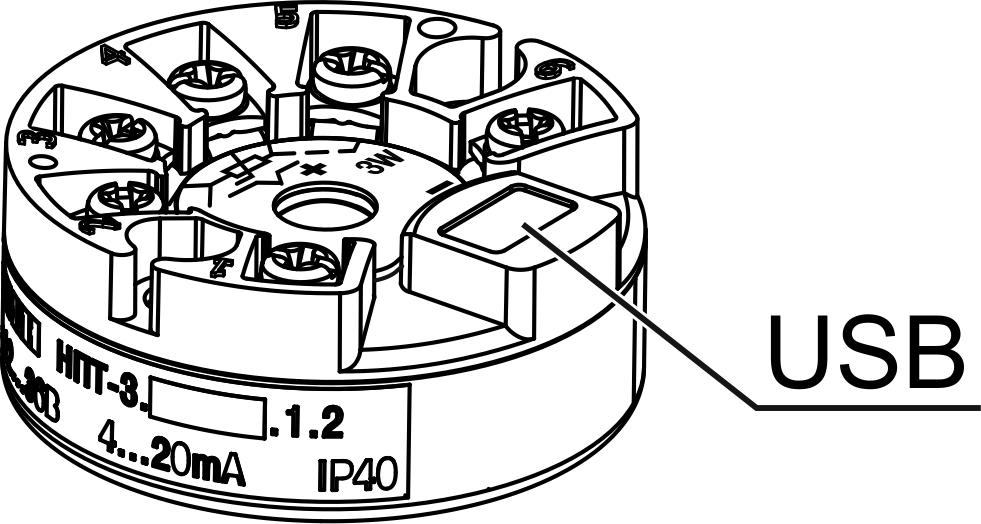

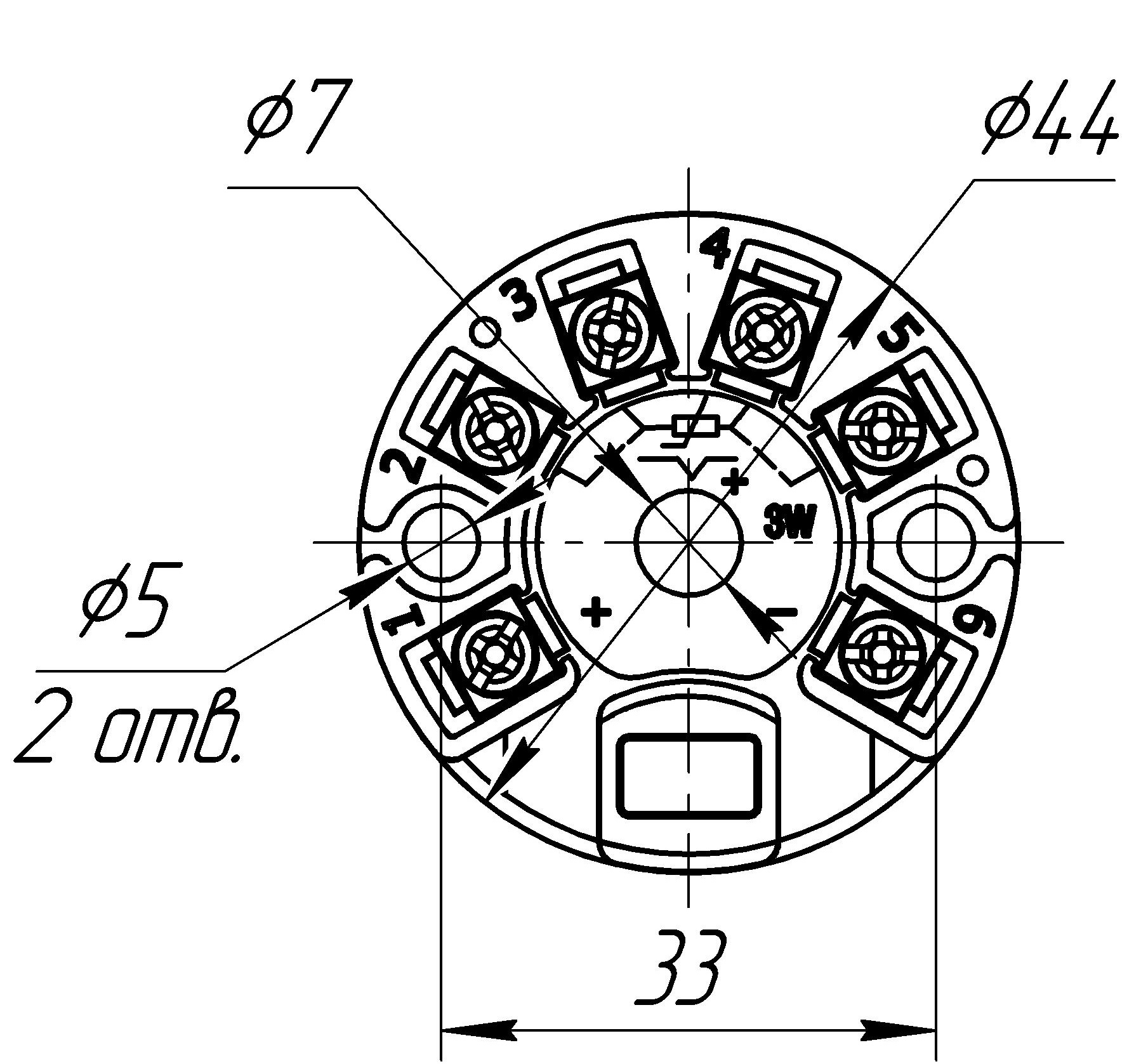

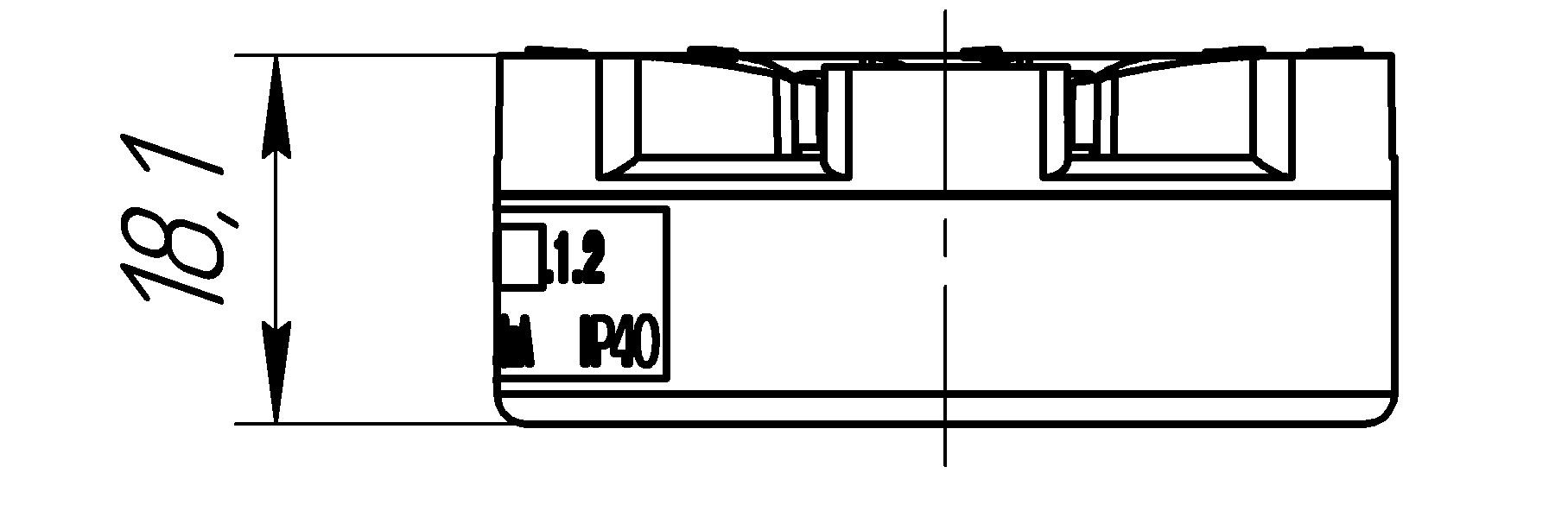

Ø44х18±1 мм |
|
Степень защиты корпуса |
IP40 |
|
Масса, не более |
100 г |
|
Средняя наработка на отказ, не менее |
50 000 ч |
|
Средний срок службы, не менее |
12 лет |
|
* Расчет сопротивления нагрузки производится по формуле: RН (Ом) = (UПИТ - 11) В / 0,020 А, где RH – Суммарное сопротивление измерительного прибора и согласующего резистора.
Характеристики датчиков и входных сигналов
|
|
Условное обозначение НСХ датчика |
Диапазон измерений, °С |
Усл. обозн. НСХ датчика |
Диапазон измерений, °С | ||
|
Термометры сопротивления по ГОСТ 6651 |
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | ||||
|
Сu 50 (a =0,00426 °C–1) |
–50…+200 |
TХК (L) |
–200…+800 | ||
|
50M (a =0,00428 °C–1) |
–180…+200 |
TЖК (J) |
–200…+1200 | ||
|
Pt 50 (a =0,00385 °C–1) |
–200…+750 |
TНН (N) |
–200…+1300 | ||
|
50П (a =0,00391 °C–1) |
–200…+750 |
TХА (К) |
–200…+1300 | ||
|
Сu 100 (a =0,00426 °C–1) |
–50...+200 |
TПП (S) |
0…+1750 | ||
|
100 M(a =0,00428 °C–1) |
–180...+200 |
TПП (R) |
0…+1750 | ||
|
Pt 100 (a =0,00385 °C–1) |
–200…+750 |
ТПР (В) |
+200…+1800 | ||
|
100П (a =0,00391 °C–1) |
–200…+750 |
TВР (А-1) |
0…+2500 | ||
|
100H (a =0,00617 °C–1) |
–60...+180 |
ТВР (А-2) |
0…+1800 | ||
|
Pt 500 Pt 1000 (a =0,00385 °C–1) |
–200…+850 |
ТВР (А-3) |
0…+1800 | ||
|
500П 1000 П (a = 0,00391 °C–1) |
–200…+850 |
ТМК (Т) |
–200…+400 | ||
| ||||||||||||
