Термосопротивления с выходным сигналом 4…20 мА ДТСхх5.И
Описание прибора
Термопреобразователи сопротивления ОВЕН ДТС-И со встроенным высокоточным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.
Данные датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П, Pt100) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.
В состав термопреобразователей входят:
Модификации:
* Длина монтажной части выбирается при заказе.
** По спец. заказу возможно изготовление датчиков с трубной резьбой.
Конструктивное исполнение коммутационной головки для ДТП-И
Версия: 2017-06-29-КВА
Данные датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П, Pt100) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.
В состав термопреобразователей входят:
- первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС);
- измерительный преобразователь НПТ-3, встроенный в головку датчика.
| Параметры
| Значение |
| Номинальное значение напряжения питания (постоянного тока)
| 24 В
|
| Диапазон допустимых напряжений питания (постоянного тока)
| 12...36 В
|
| Максимальная мощность, потребляемая преобразователем
| 0,8 Вт
|
| Диапазон выходного тока преобразователя
| 4...20 мА
|
| Вид зависимости «ток от температуры»
| линейная
|
| Нелинейность преобразования, не хуже
| ±0,2 %
|
| Разрядность цифро-аналогового преобразователя, не менее
| 12 бит
|
| Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более
| 30
|
| Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более
| 100
|
| Номинальное значение сопротивления нагрузки (при напряжении питания 24 В)
| 500 Ом ±5 %
|
| Максимальное допустимое сопротивление нагрузки
(при напряжении питания 36 В) | 1250 Ом
|
| Пульсации выходного сигнала
| 0,6%
|
| Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более
| 30 мин
|
| Показатель тепловой инерции, не более
| 20...40 с |

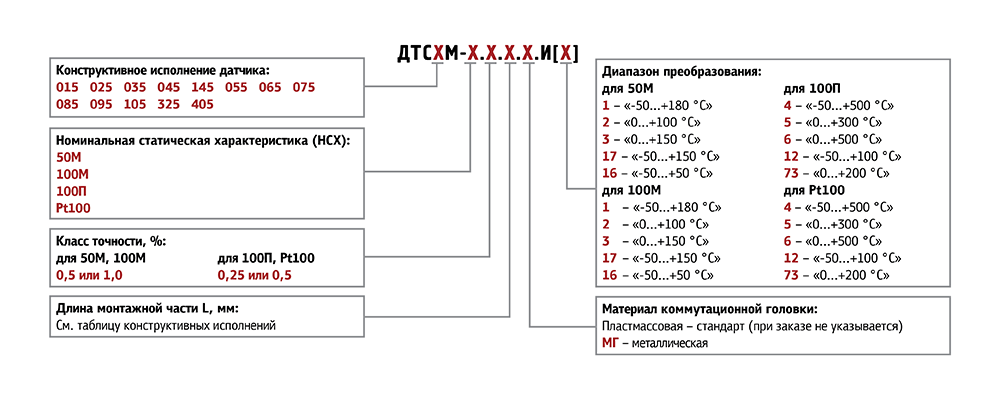

Модификации:
| Конструктивное исполнение | Модель
| Параметры
| Длина монтажной части L*, мм
|

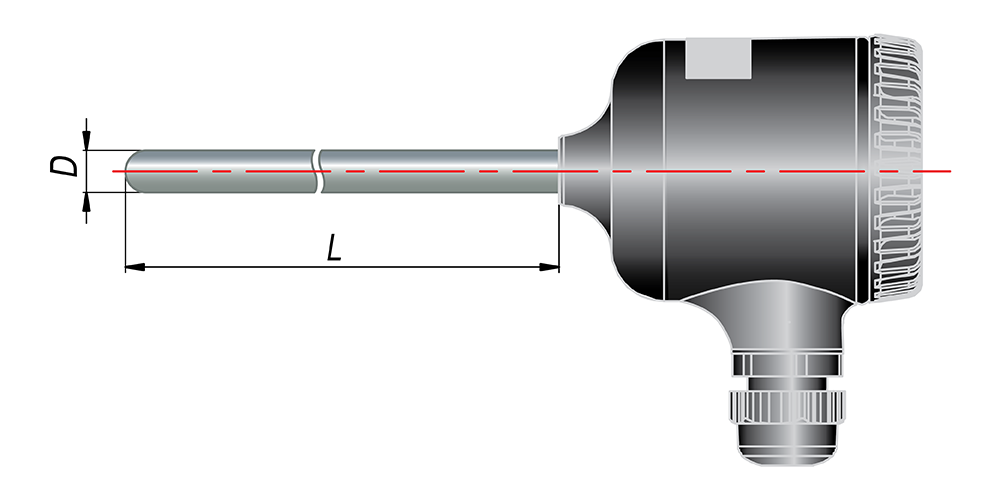

 | 015
| D = 8 мм
| 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
|

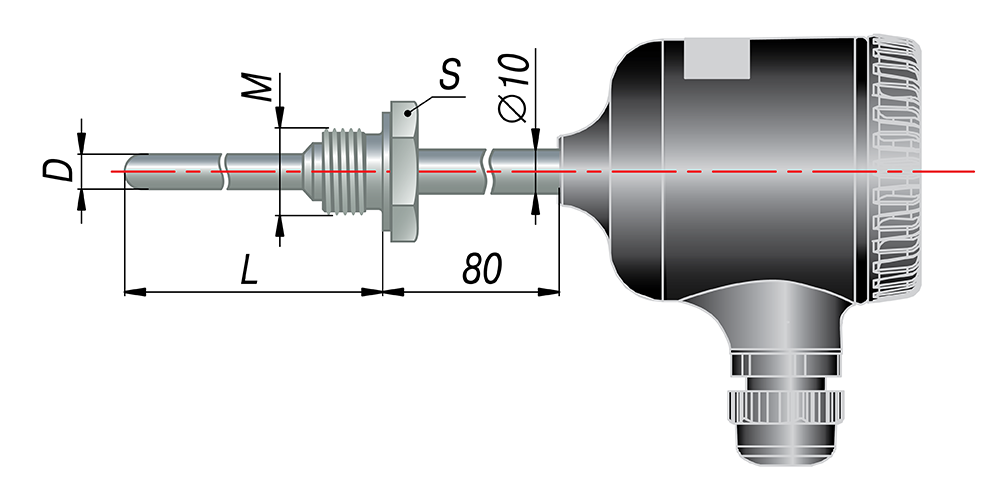

| 025
| D = 10 мм
| ||
 | 035
| D = 8 мм, M = 20х1,5 мм**, S = 22 мм
| 60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 045
| D = 10 мм, M = 20х1,5 мм**, S = 22 мм
| ||
| 145
| D = 6 мм, M = 20х1,5 мм**, S = 22 мм
| ||

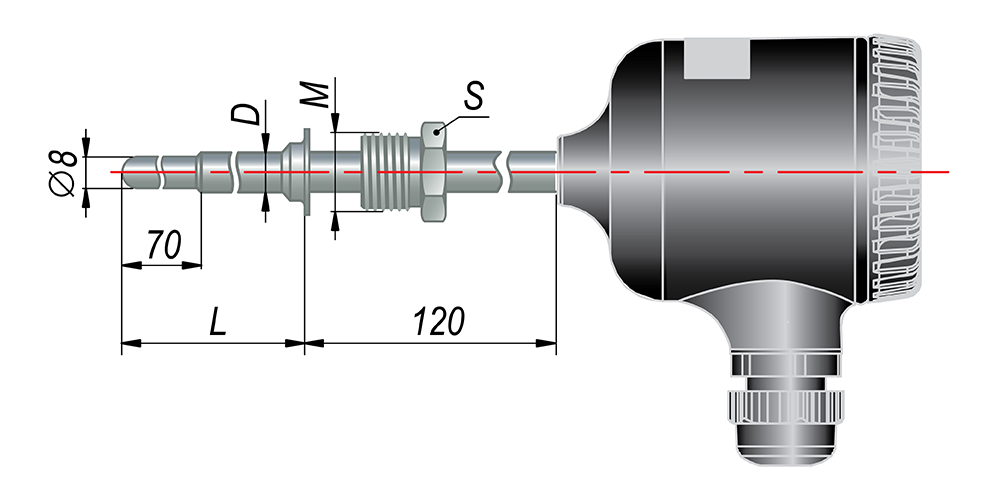

 | 055
| D = 10 мм, M = 20х1,5 мм**, S = 22 мм
| 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
|
 | 065
| D = 8 мм, M = 20х1,5 мм**, S = 27 мм
| |
| 075
| D = 10 мм, M = 20х1,5 мм**, S = 27 мм
| ||
| 085
| D = 10 мм, M = 27х2 мм**, S = 32 мм
| ||

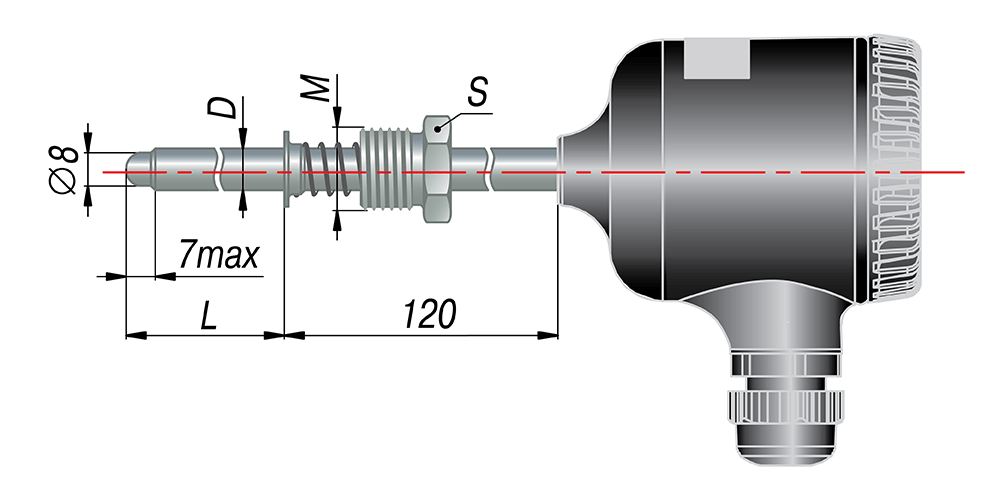

 | 095
| D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм
| |

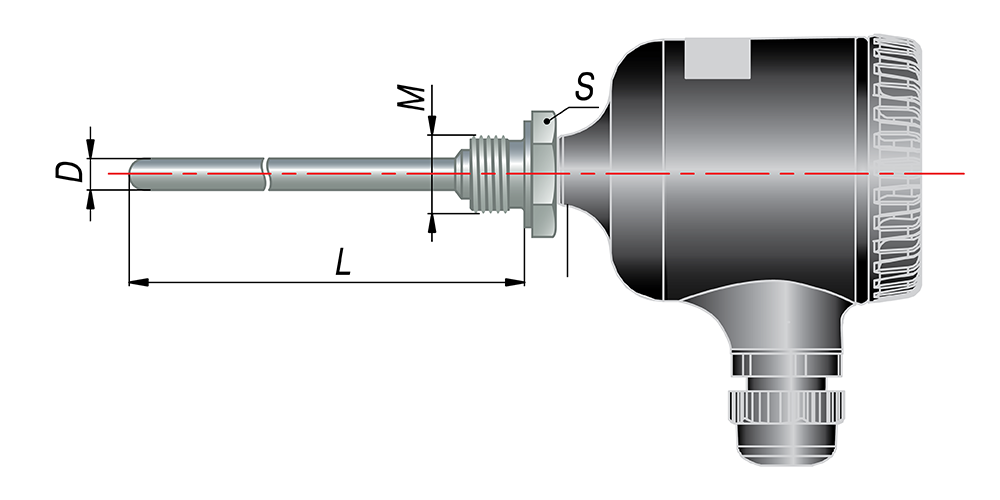

 | 105
| D = 8 мм, M = 20х1,5 мм**, S = 27 мм
| |

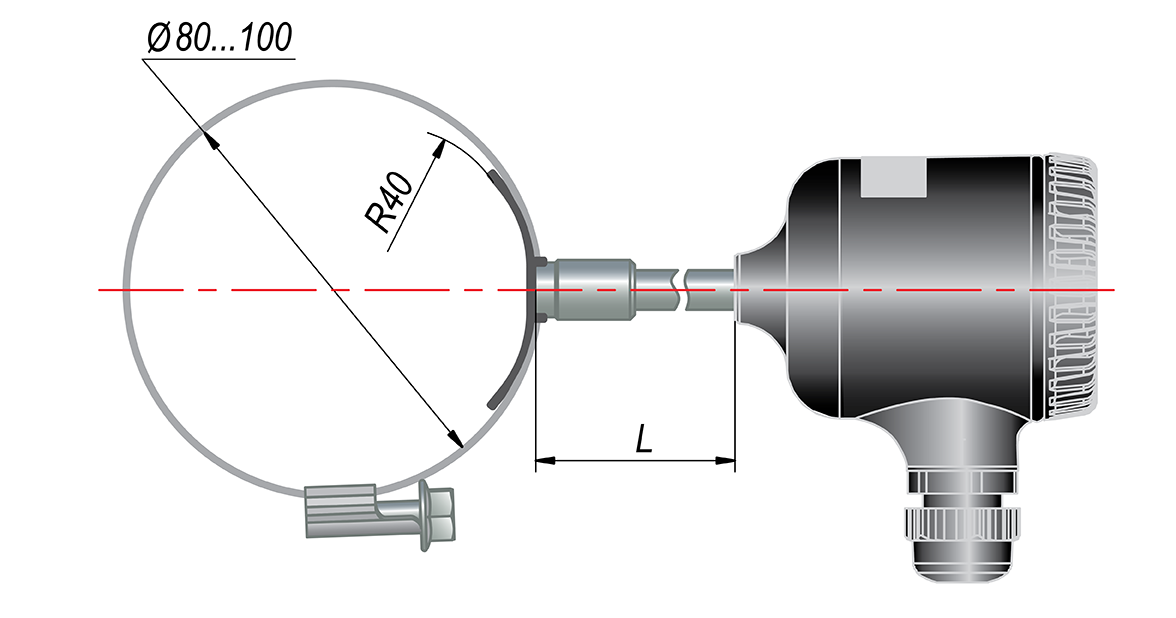

 | 325
| Датчик накладной на трубопровод
диаметром от 80 до 100 мм | 50, 80, 100, 120
|

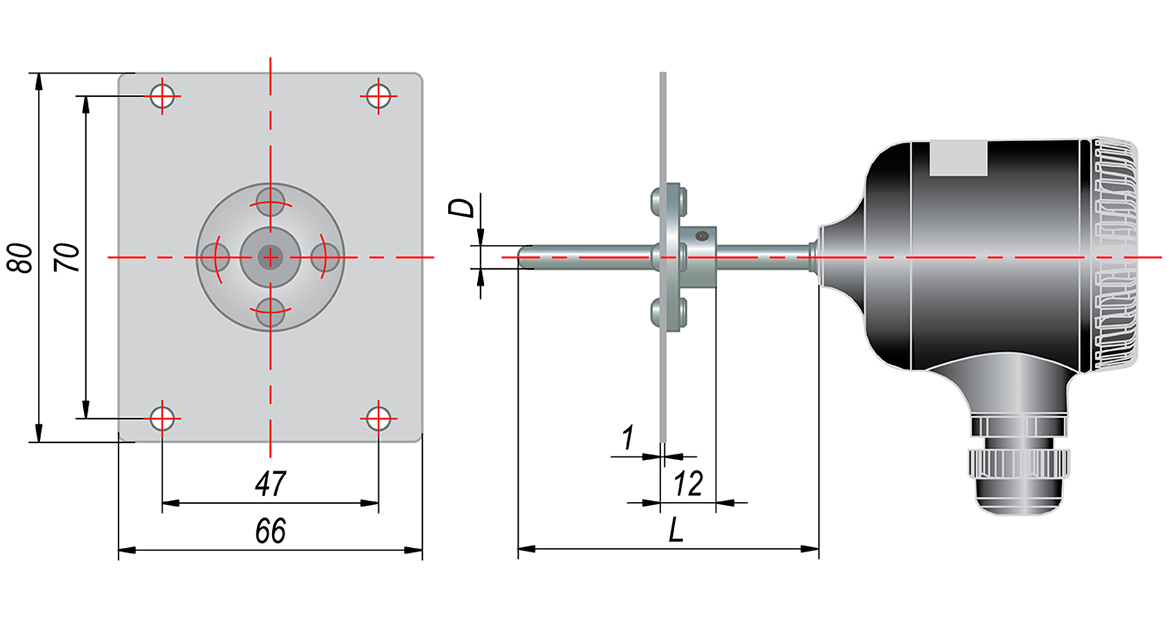

 | 405
| D = 5 мм
| 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
|
** По спец. заказу возможно изготовление датчиков с трубной резьбой.
Конструктивное исполнение коммутационной головки для ДТП-И
| Конструктивное исполнение головки
| Под НПТ-3
| |
| Материал головки
| Пластмассовая
| Металлическая
|
| Чертеж
|  |  |
| Обозначение при заказе |
 |
Версия: 2017-06-29-КВА
