Термопреобразователь сопротивления во взрывозащищенном исполнении дТС 085.И EXI

Описание прибора
Термопреобразователь сопротивления во взрывозащищенном исполнении дТС 085.И EXI

Термометры сопротивления с выходным сигналом 4…20 мА ДТСхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.


Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA

  • Тип выхода: аналоговый, многопредельный
  • Диапазон измеряемых температур: –50…+500 °С
  • НСХ: Pt100
  • Выходной сигнал: 4…20 мА, HART
  • Класс точности: ±0,25 %; ±0,5 %
  • Межповерочный интервал — 2 года

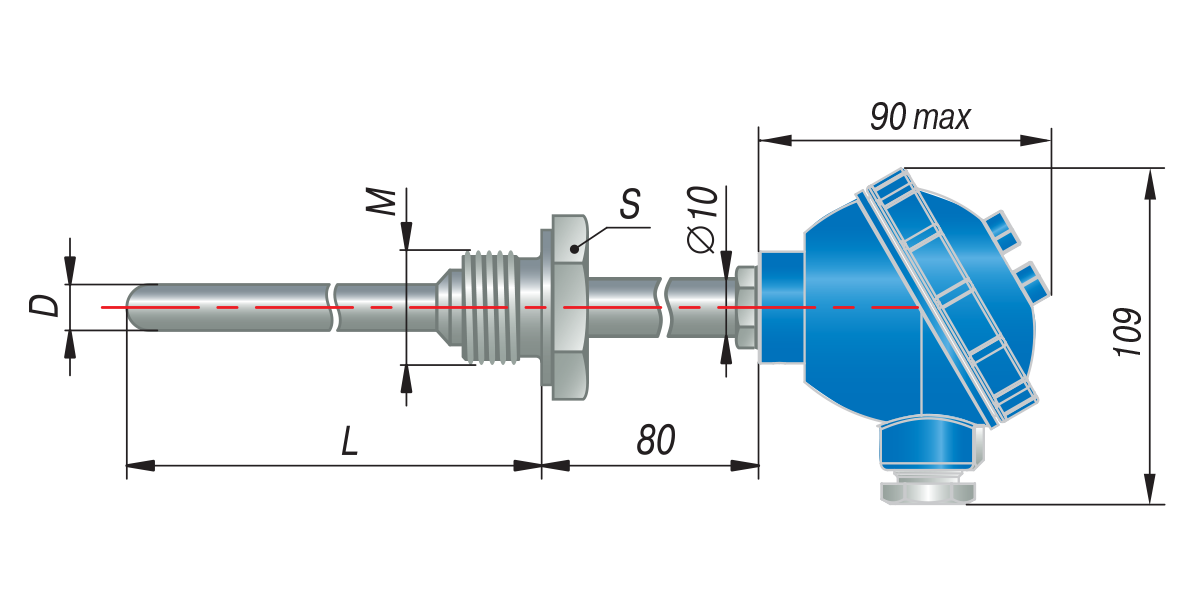

Конструктивные исполнения

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

085

D = 10 мм,

M = 27 × 2 мм**,

S = 32 мм

сталь 12Х18Н10Т







60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000


Наименование

Значение

Питание

Номинальное значение напряжения питания (постоянного тока), В

24

Диапазон допустимых напряжений питания (постоянного тока), В

8…30

Максимальная мощность потребления, Вт

0,8

Защита от обратной полярности напряжения питания

есть

Выходной сигнал

Диапазон выходного тока, мА

4…20

Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА

23

Вид зависимости «ток от температуры»

линейная

Диапазон преобразования температур

определяется при заказе

Диапазон допустимых сопротивлений нагрузки, Ом *

250…956

Время установления рабочего режима после включения напряжения питания, сек, не более

30

Интерфейс

HART

Конструкция

Способ контакта с измеряемой средой

погружаемый

Степень защиты корпуса датчика (по ГОСТ 14254)

IP65

Надежность

Средняя наработка на отказ, ч, не менее

15 000

Средний срок службы при номинальной температуре применения, лет,

не менее:

 – для ДТП-И.Ex

 – для ДТС-И.Ex





8

10

Параметры взрывозащиты

Маркировка

0 Ex ia IIC T6 Ga

Максимальные значения для подключения по токовой цепи

Ui = 30 В, Ii = 120 мА,

Li = 10 мкГн, Ci = 1,0 нФ

* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.


Обозначение при заказе

Пример обозначения при заказе: ОВЕН ДТС045Е-РТ100.0,5.120.И.EXI-Т6[12Н]

Это означает, что изготовлению и поставке подлежит термометр сопротивления платиновый РТ100, модель 045, класс точности 0,5 %, длина монтажной части 120 мм, взрывозащищенное исполнение (искробезопасная цепь 0Ex ia IIС Т6 Ga X), температурный класс Т6, диапазон преобразования температур: -50…+100 °С, с HART-протоколом.


Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается за счет:

  • выполнения конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
  • ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 120 мA, Ui = 30 B);
  • ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 1 нФ, Li = 10 мкГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.02), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010.

В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6 максимальная допустимая температура наружной поверхности корпуса: +80 °С.
