Термопреобразователь сопротивления во взрывозащищенном исполнении дТС 095.И EXI
Термометры сопротивления с выходным сигналом 4…20 мА ДТСхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.
Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA
 |
- Тип выхода: аналоговый, многопредельный
- Диапазон измеряемых температур: –50…+500 °С
- НСХ: Pt100
- Выходной сигнал: 4…20 мА, HART
- Класс точности: ±0,25 %; ±0,5 %
- Межповерочный интервал — 2 года
Конструктивные исполнения
|
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм | |||||||
 |

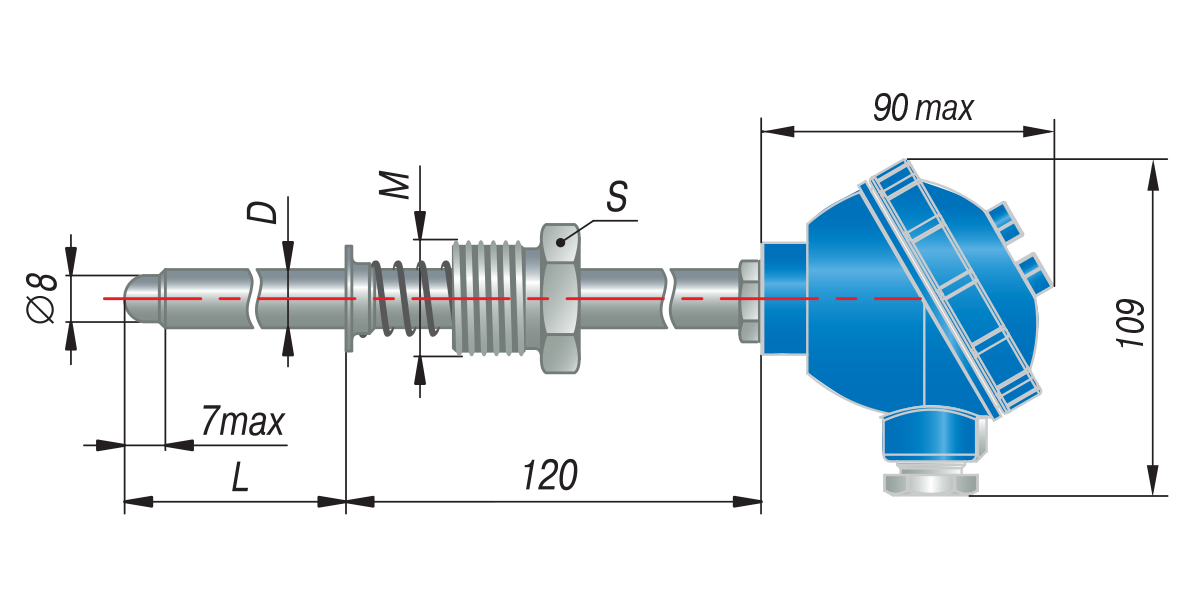

095 |
D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм |
сталь 12Х18Н10Т
|
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |||||||
|
Наименование |
Значение |
|
Питание | |
|
Номинальное значение напряжения питания (постоянного тока), В |
24 |
|
Диапазон допустимых напряжений питания (постоянного тока), В |
8…30 |
|
Максимальная мощность потребления, Вт |
0,8 |
|
Защита от обратной полярности напряжения питания |
есть |
|
Выходной сигнал | |
|
Диапазон выходного тока, мА |
4…20 |
|
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА |
23 |
|
Вид зависимости «ток от температуры» |
линейная |
|
Диапазон преобразования температур |
определяется при заказе |
|
Диапазон допустимых сопротивлений нагрузки, Ом * |
250…956 |
|
Время установления рабочего режима после включения напряжения питания, сек, не более |
30 |
|
Интерфейс |
HART |
|
Конструкция | |
|
Способ контакта с измеряемой средой |
погружаемый |
|
Степень защиты корпуса датчика (по ГОСТ 14254) |
IP65 |
|
Надежность | |
|
Средняя наработка на отказ, ч, не менее |
15 000 |
|
Средний срок службы при номинальной температуре применения, лет, не менее: – для ДТП-И.Ex – для ДТС-И.Ex |
8 10 |
|
Параметры взрывозащиты | |
|
Маркировка |
0 Ex ia IIC T6 Ga |
|
Максимальные значения для подключения по токовой цепи |
Ui = 30 В, Ii = 120 мА, Li = 10 мкГн, Ci = 1,0 нФ |
* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.
Обозначение при заказе
|
Пример обозначения при заказе: ОВЕН ДТС045Е-РТ100.0,5.120.И.EXI-Т6[12Н]
Это означает, что изготовлению и поставке подлежит термометр сопротивления платиновый РТ100, модель 045, класс точности 0,5 %, длина монтажной части 120 мм, взрывозащищенное исполнение (искробезопасная цепь 0Ex ia IIС Т6 Ga X), температурный класс Т6, диапазон преобразования температур: -50…+100 °С, с HART-протоколом.
Взрывозащищенность датчика
|
Обеспечение взрывозащищенности датчика достигается за счет:
- выполнения конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 120 мA, Ui = 30 B);
- ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 1 нФ, Li = 10 мкГн).
Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.02), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010.
В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6 максимальная допустимая температура наружной поверхности корпуса: +80 °С.
