Термопреобразователь сопротивления во взрывозащищенном исполнении дТС 075.И EXD
Термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.
Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ТС RU C-RU.ГБ08.В.01767 на термометры сопротивления).
Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD
 |
- Тип выхода: аналоговый, многопредельный
- Диапазон измеряемых температур: –50…+500 °С
- НСХ: Pt100
- Выходной сигнал: 4…20 мА, HART (только для РТ100)
- Класс точности: ±0,25 %; ±0,5 %
- Межповерочный интервал — 2 года

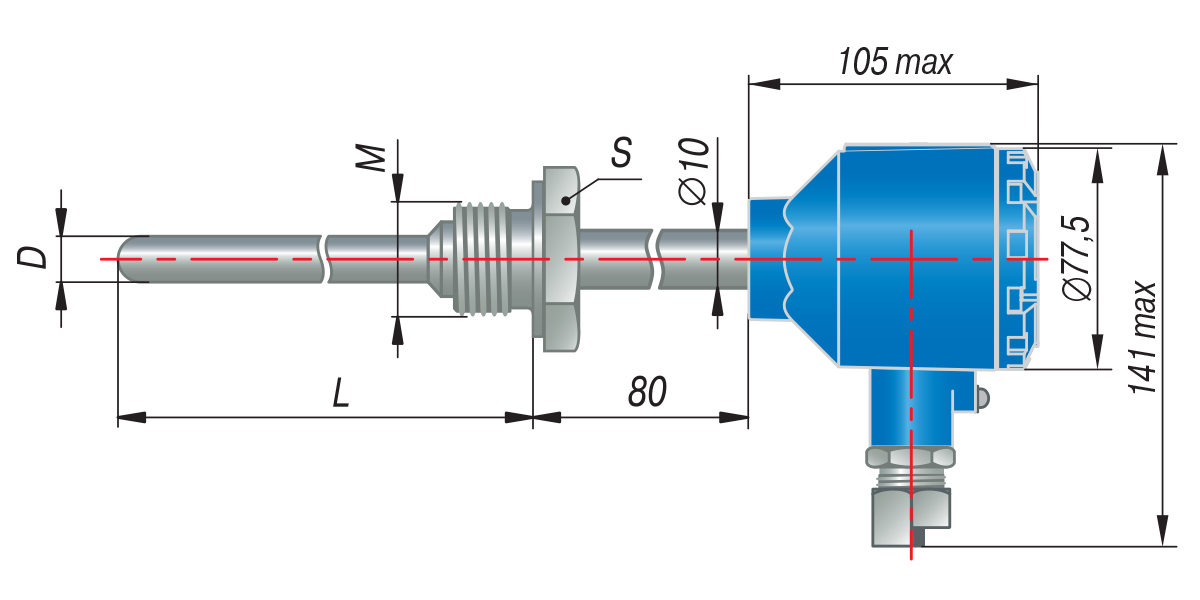

Конструктивные исполнения
|
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
 |
075 |
D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм |
сталь 12Х18Н10Т
|
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.
|
Наименование |
Значение | ||
|
ДТх-И.EXD |
ДТх-И.EXD-H | ||
|
Питание | |||
|
Номинальное значение напряжения питания (постоянного тока), В |
24 | ||
|
Диапазон допустимых напряжений питания (постоянного тока), В |
8…35 |
8…30 | |
|
Максимальная мощность потребления, Вт |
0,8 | ||
|
Защита от обратной полярности напряжения питания |
есть | ||
|
Выходной сигнал | |||
|
Диапазон выходного тока, мА |
4…20 | ||
|
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА |
23 | ||
|
Вид зависимости «ток от температуры» |
линейная | ||
|
Диапазон преобразования температур |
определяется при заказе | ||
|
Диапазон допустимых сопротивлений нагрузки, Ом * |
0…1170 |
250…956 | |
|
Время установления рабочего режима после включения напряжения питания, сек, не более |
30 | ||
|
Интерфейс HART |
нет |
есть | |
|
Конструкция | |||
|
Взрывозащита корпуса датчика |
1Ex d llC T6 Gb X | ||
|
Способ контакта с измеряемой средой |
погружаемый | ||
|
Степень защиты корпуса датчика (по ГОСТ 14254) |
IP65 | ||
|
Надежность | |||
|
Средняя наработка на отказ, ч, не менее |
15 000 | ||
|
Средний срок службы при номинальной температуре применения, лет, не менее: – для ДТП-И.EXD – для ДТС-И.EXD |
8 10 | ||
|
* – Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле:RН (Ом) = (Uпит - 8) В / 0,023 А, где Uпит – напряжение питания, В.
Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом.

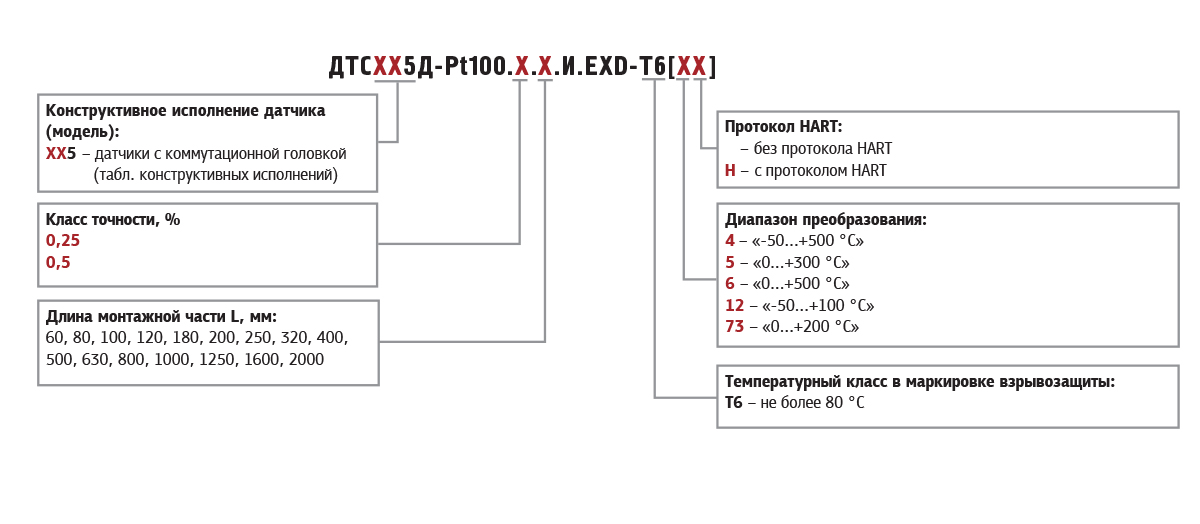

Обозначение при заказе
|
Пример обозначения при заказе: ОВЕН ДТС045Д-Рt100.0,5.120.ЕХD-Т6[4]
Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый Рt100, модель 045, класс точности 0,5 %, длина монтажной части 120 мм, взрывозащищенное исполнение (взрывонепроницаемая оболочка 1Ex d IIС Т6 Gb X), температурный класс Т6, диапазон преобразования температур: -50… +500 °С.
Взрывозащищенность датчика
|
Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.
Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011. Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».
Взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой.
Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.
Датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).
В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С.
