Термопара с выходным сигналом 4...20 мА ДТПХхх5.И

Преобразователи термоэлектрические ОВЕН ДТП-И со встроенным высокоточным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.
Данные датчики изготавливаются на базе термопар ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН).
В состав термопреобразователей входят:

• первичный преобразователь (термозонд) – преобразователь термоэлектрический (ДТП);
• измерительный преобразователь ОВЕН НПТ-3, установленный в головку датчика.

Использование в составе изделия микропроцессорного высокоточного нормирующего преобразователя ОВЕН НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда.
Применение термопар с унифицированным токовым выходом 4…20 мА позволяет сделать линию связи более надежной, так как электромагнитные помехи не оказывают серьезного влияния на токовые сигналы в отличие от милливольтовых сигналов от термопар. Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.
Технические характеристики:

Параметры	Значение
Номинальное значение напряжения питания (постоянного тока)	24 В
Диапазон допустимых напряжений питания (постоянного тока)	12...36 В
Максимальная мощность, потребляемая преобразователем	0,8 Вт
Диапазон выходного тока преобразователя	4...20 мА
Вид зависимости «ток от температуры»	линейная
Нелинейность преобразования, не хуже	±0,2 %
Разрядность цифро-аналогового преобразователя, не менее	12 бит
Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более	30
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более	100
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В)	500 Ом ±5 %
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В)	1250 Ом
Пульсации выходного сигнала	0,6%
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более	30 мин
Показатель тепловой инерции, не более	20...40 с

Модификации:

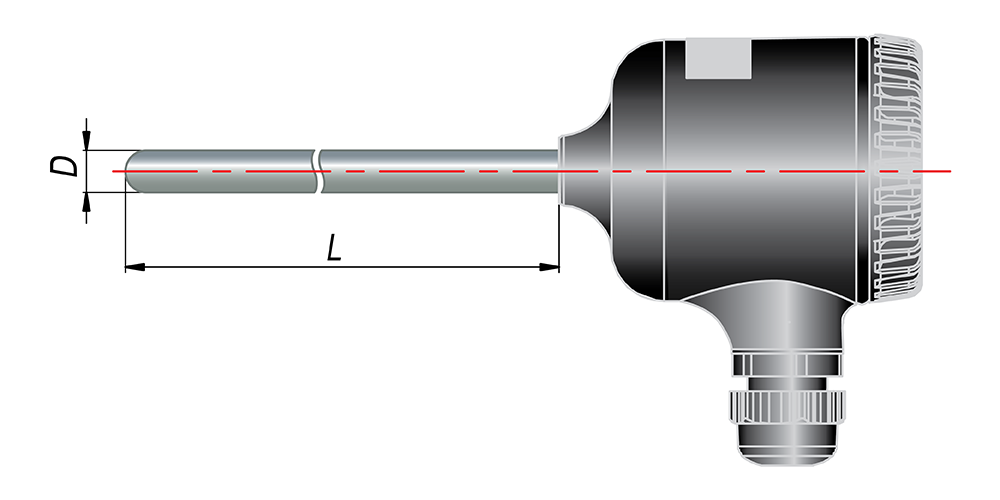

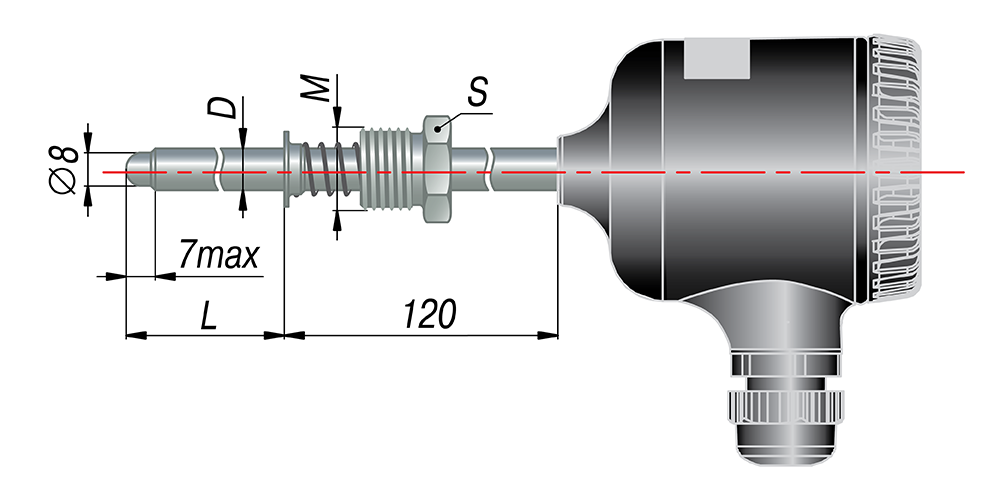

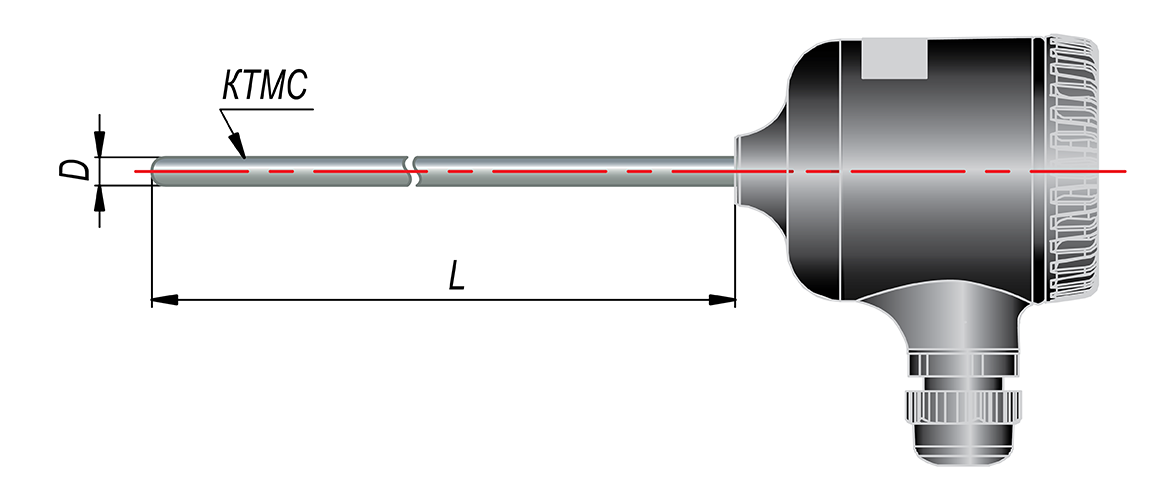

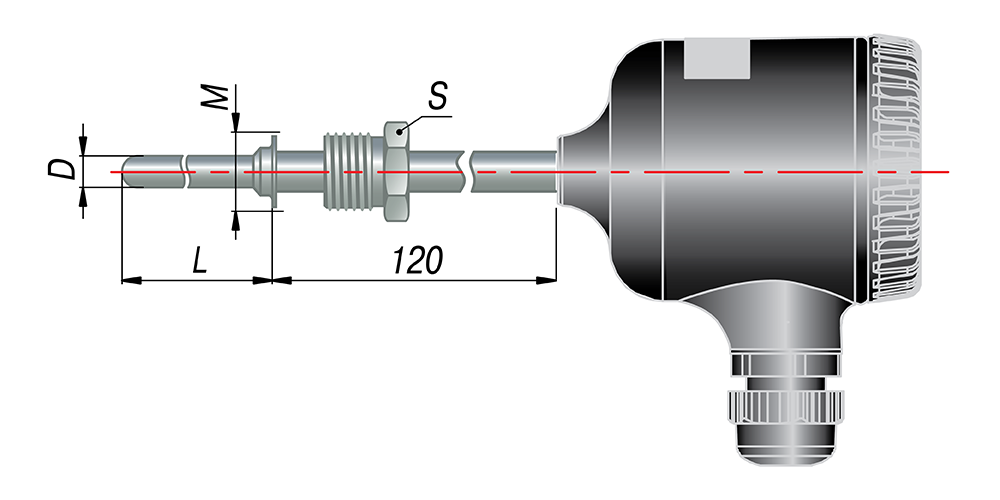

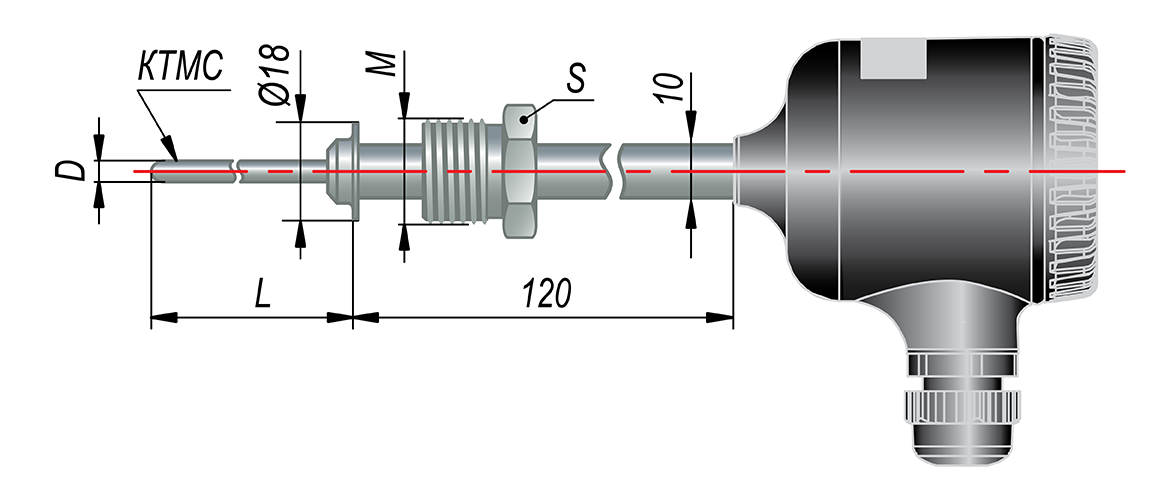

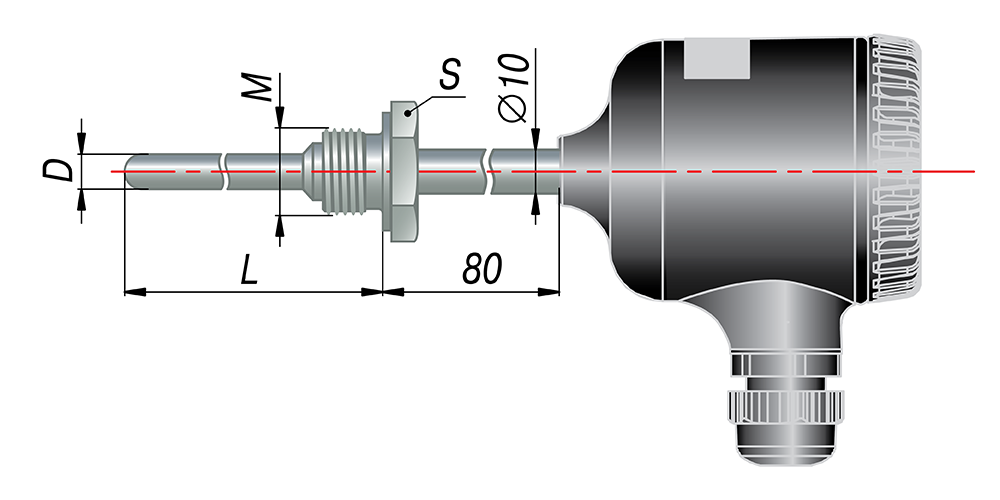

Конструктивное исполнение	Модель (см. обозначение при заказе)	Параметры	Материал защитной арматуры (диапазон температур)		Длина монтажной части L*, мм
			ДТПL	ДТПК

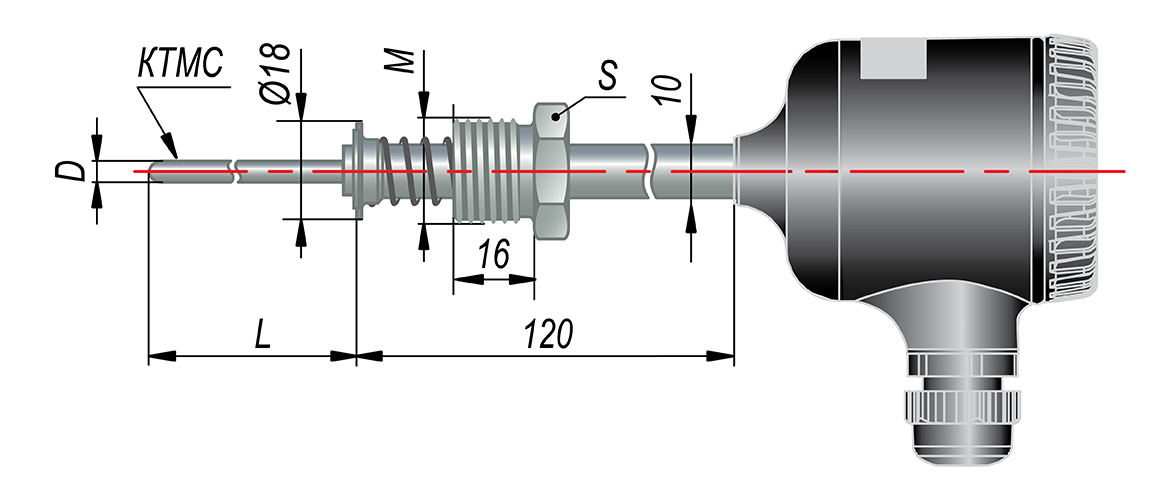

	015	D=8 мм	сталь 12Х18Н10Т (−200…+600 °С)	сталь 12Х18Н10Т (-40…+800 °С)	60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D=10 мм		сталь 12Х18Н10Т (-40…+800 °С) или 10Х23Н18 (-40…+900 °С)
	035	D=8 мм, M=20×1,5 мм, S=22 мм		сталь 12Х18Н10Т (-40…+800 °С)
	045	D=10 мм, M=20×1,5 мм, S=22 мм		сталь 12Х18Н10Т (-40…+800 °С) или 10Х23Н18 (-40…+900 °С)

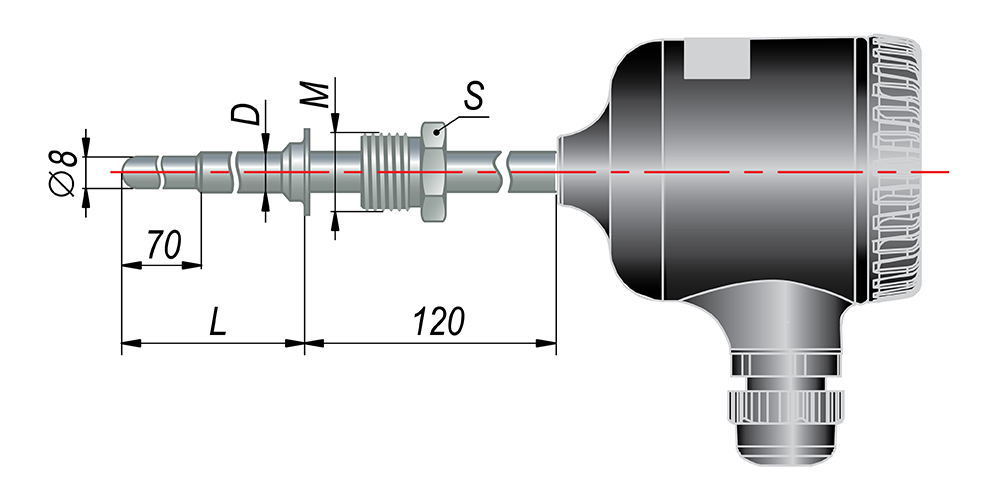

	055	D=10 мм, M=20×1,5 мм, S=22 мм		сталь 12Х18Н10Т (-40…+800 °С)
	065	D=8 мм, M=20×1,5 мм, S=27 мм
	075	D=10 мм, M=20×1,5 мм, S=27 мм		сталь 12Х18Н10Т (-40…+800 °С) или 10Х23Н18 (-40…+900 °С)
	085	D=10 мм, M=27×2 мм, S=32 мм
	095	D=10 мм,  M=20×1,5 мм, S=22 мм		сталь 12Х18Н10Т (-40…+800 °С) или сталь 10Х23Н18 (-40…+900 С), диаметр 10 мм

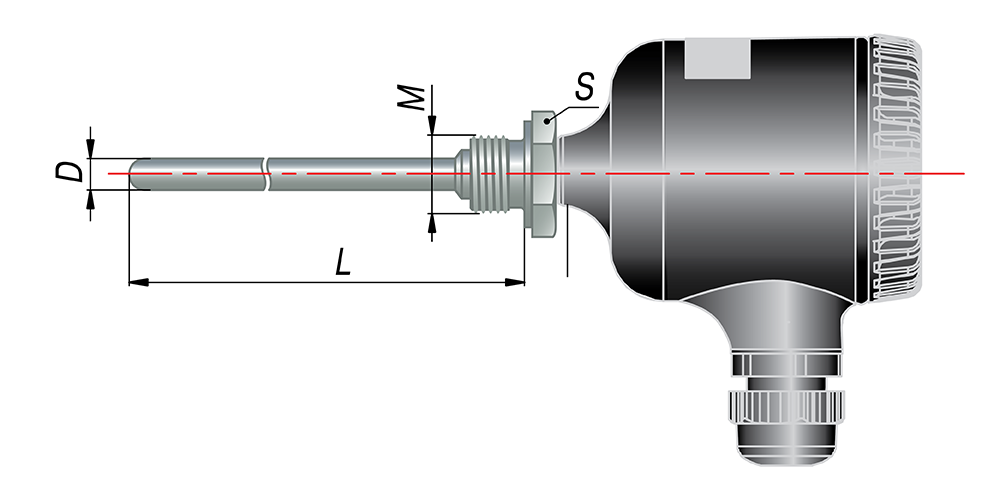

	105	D=10 мм, M=20×1,5 мм, S=27 мм

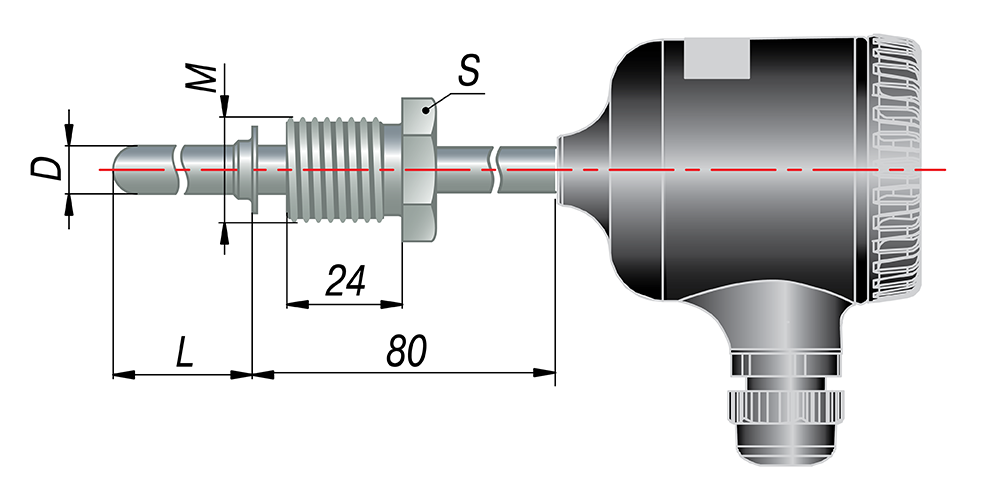

	185	D=10 мм, M=22×1,5 мм, S=27 мм			80, 100, 120, 160, 200, 250, 320, 400
	195	D=10 мм, M=27×2 мм, S=27 мм

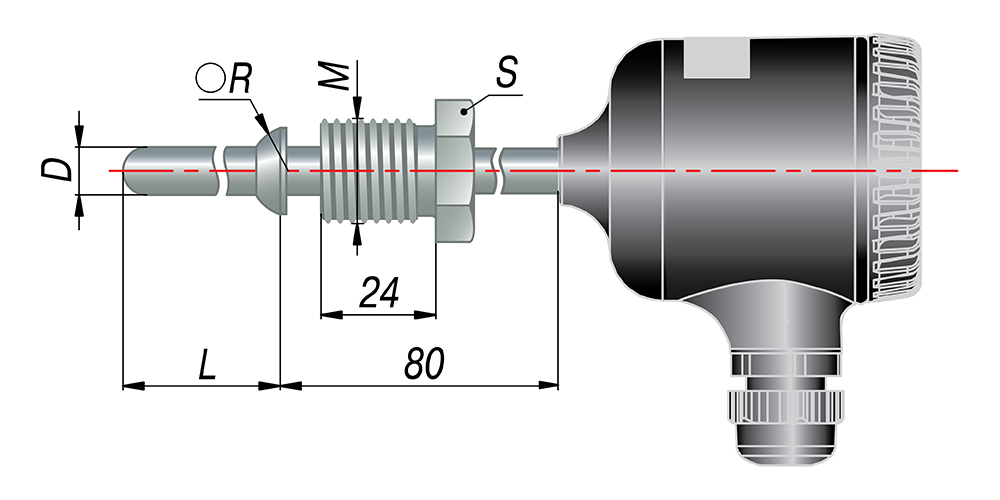

	205	D=10 мм, M=22×1,5 мм, S=27 мм, R=9,5 мм
	215	D=10 мм, M=27×2 мм, S=32 мм,  R=12 мм

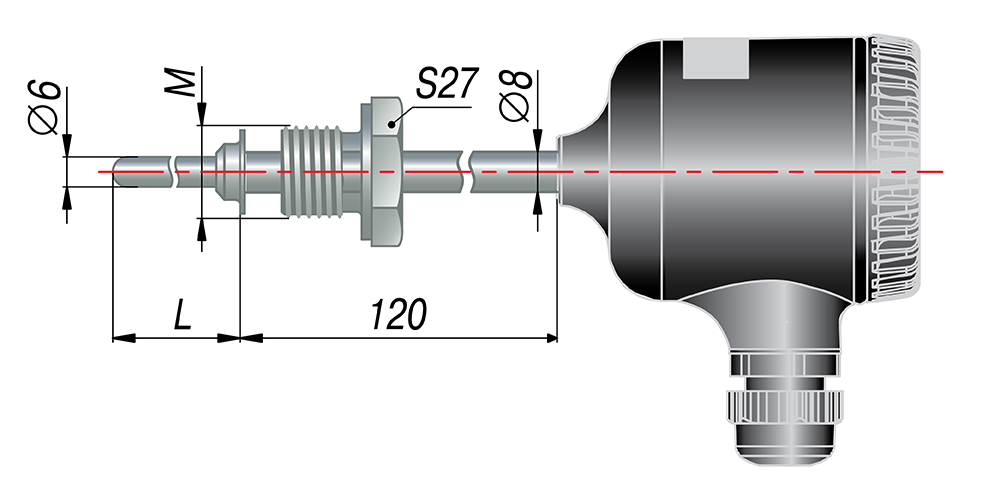

	265	D=6 мм, M=22×1,5 мм, S=27 мм			80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000
	275	D=3 мм D=4,5 мм		сталь AISI 321 (-40...+800 °С), диаметр КТМС 3 мм сталь AISI 310 (-40...+900 °С), диаметр КТМС 4,5 мм	100...20000 кратно 100
	285	D=3 мм D=4,5 мм M=22×1,5 мм S=22 мм
	295	D=3 мм D=4,5 мм M=22×1,5 мм S=22 мм

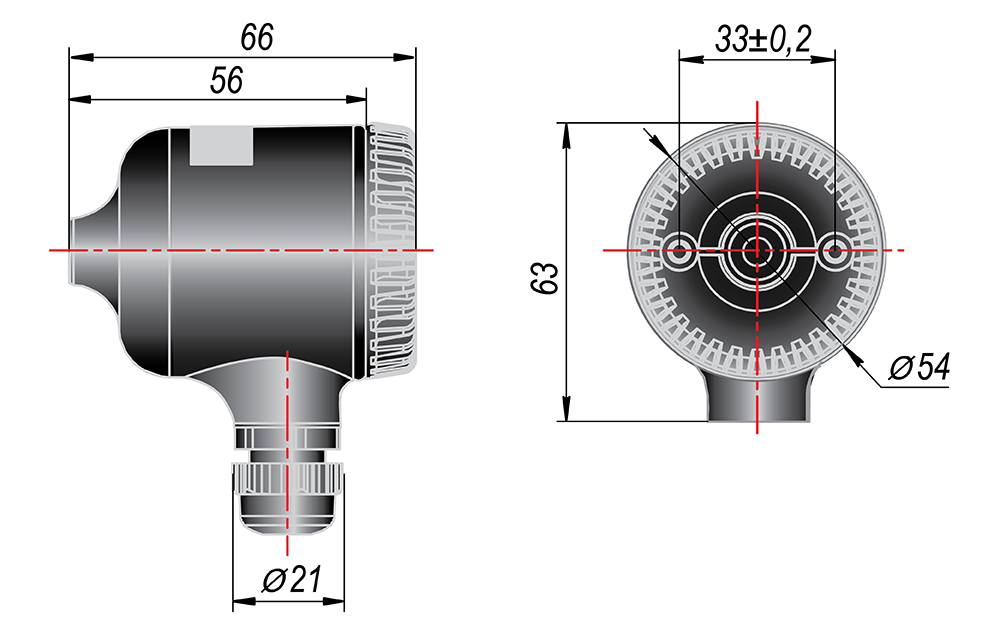

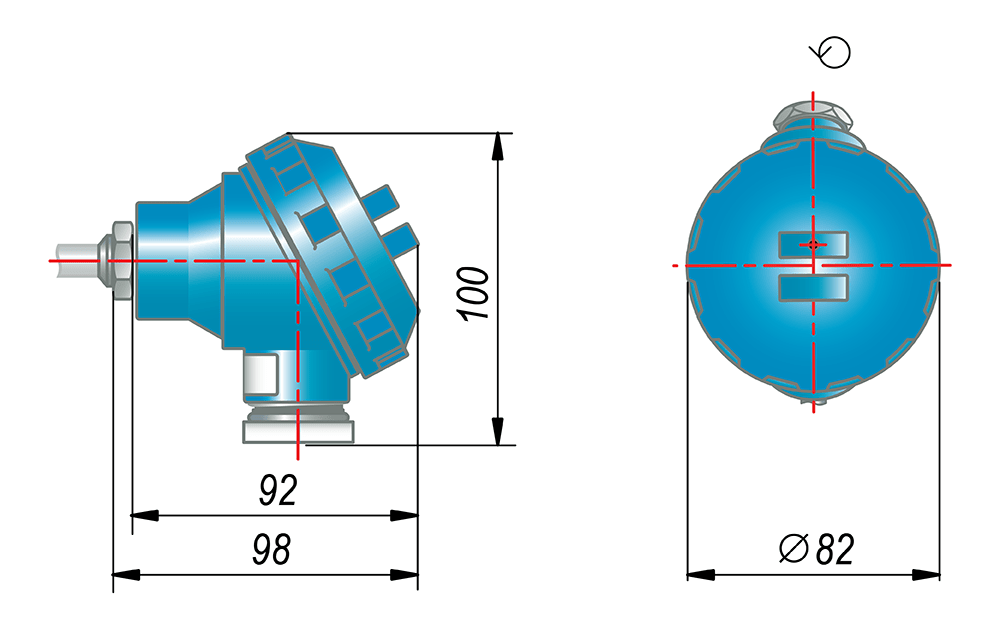

Конструктивное исполнение коммутационной головки для ДТП-И

Конструктивное исполнение головки	Под НПТ-3
Материал головки	Пластмассовая	Металлическая
Чертеж

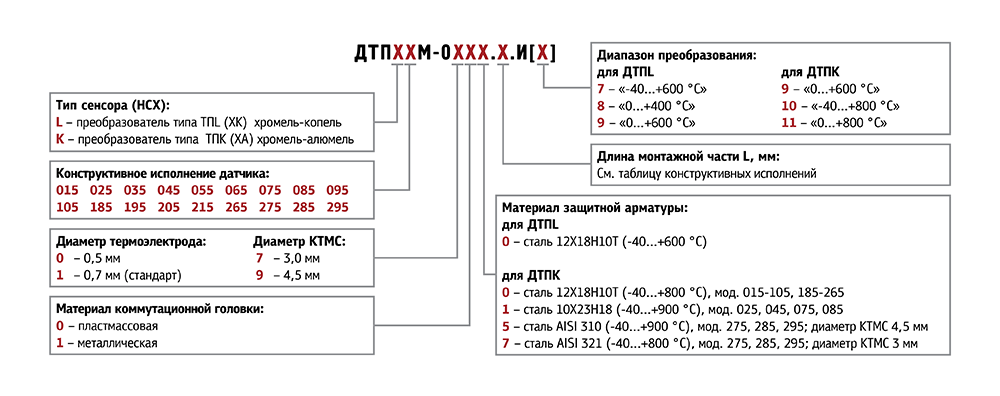

Обозначение при заказе
