Высокотемпературный термоэлектрический преобразователь ДТП на основе КТМС модели ХХ5
Основное применение
 |
Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до 1250 °С), не агрессивных к материалу корпуса датчика.
В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:
- хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
- хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
- нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.
Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами
|
низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;- высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);

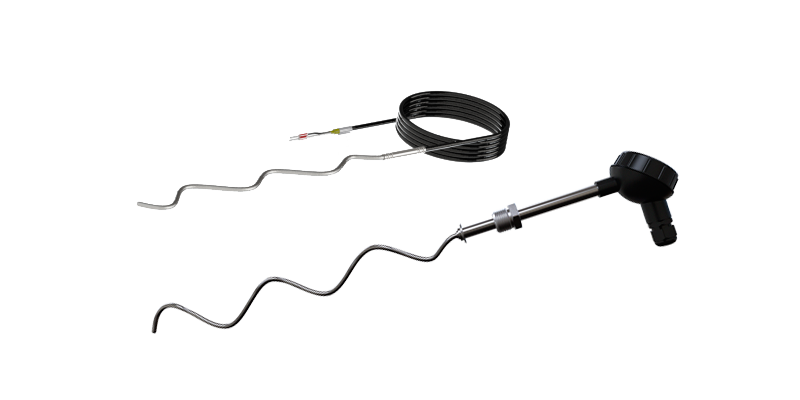

- возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);
- разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
- выдерживают большие рабочие давления (до 150 МПа);
- для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.
Преобразователи термоэлектрические на основе КТМС в защитной арматуре
|
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
|
|
115 |

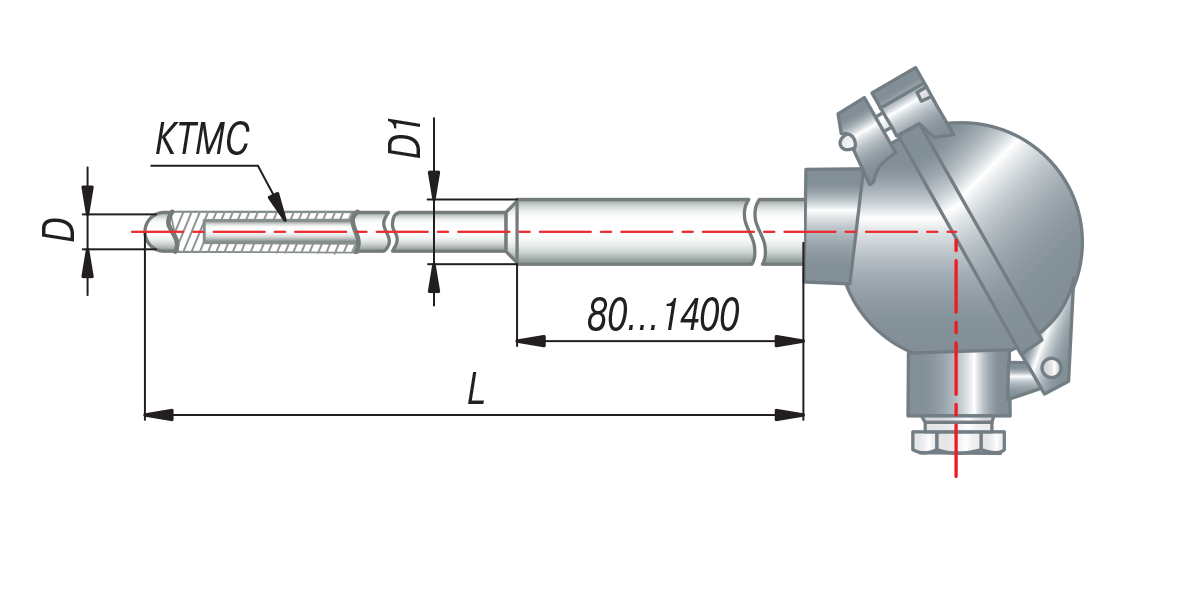

D = 20 мм Диаметр КТМС 4,5 мм |
ДТПL сталь 12Х18Н10Т (-40...+600 °С)
ДТПK сталь 12Х18Н10Т (-40...+800 °С) сталь 15Х25Т (-40...+1000 °С) сталь ХН45Ю (-40...+1100 °С)
ДТПN сталь ХН45Ю (-40...+1100 °С) |

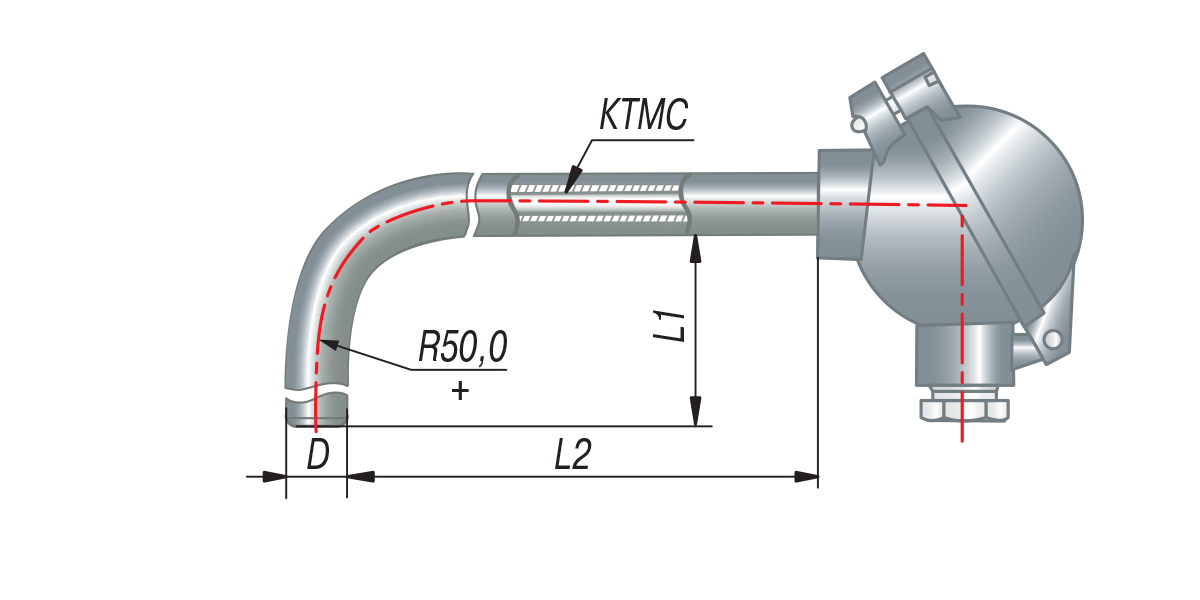

L1, L2: 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
|
|
|
125 |

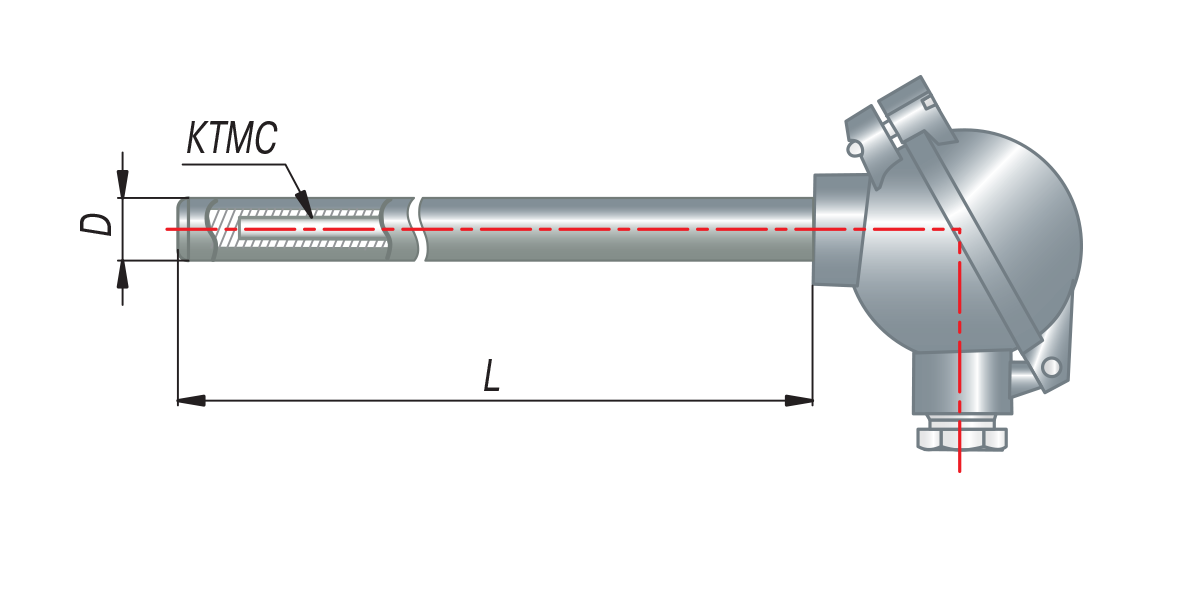

D = 20 мм Диаметр КТМС 4,5 мм |
250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
| |
|
|
135 |

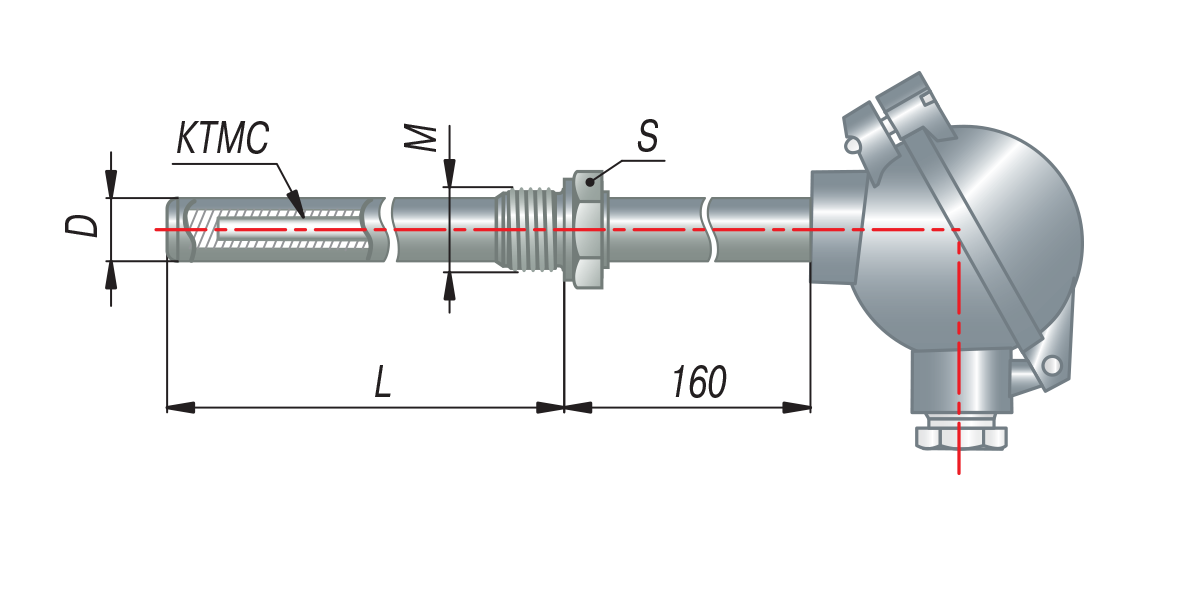

D = 20 мм, M = 27×2 мм**, S = 32 мм Диаметр КТМС 4,5 мм | ||
|
|
145 |
D = 12 мм, D1 = 20 мм Диаметр КТМС 4,5 мм |
ДТПK, ДТПN Керамика МКРц (-40...1100 °С)
| |
|
|
155 |
D = 20 мм, D1 = 30 мм Диаметр КТМС 4,5 мм | ||
|
|
165 |

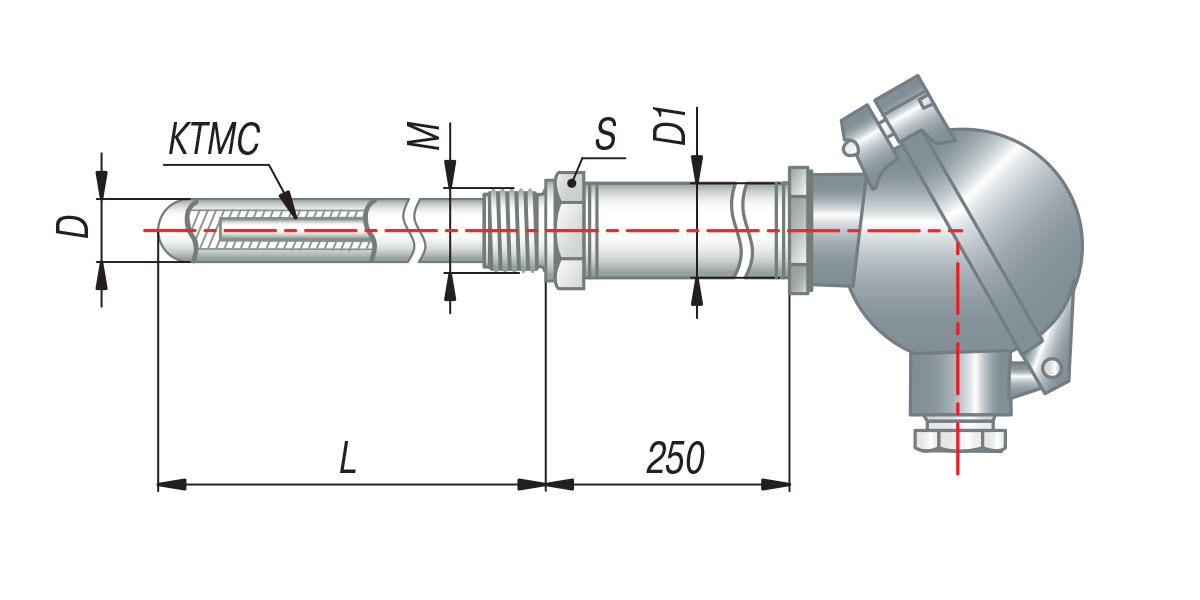

D = 20 мм, D1 = 30 мм, M = 27×2 мм**, S = 32 мм Диаметр КТМС 4,5 мм |
|
* Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
